Metodele de testare a tensiunii de rezistență AC pentruserie rezonantăcablurile includ metoda de testare a cablurilor cu frecvență ultra-joasă, metoda tensiunii oscilante de testare a cablurilor, metoda de testare a cablurilor și metoda rezistenței la presiune rezonantă inductivă, metoda de testare a tensiunii de rezistență rezonante a cablurilor, testul cabluluirezonanța serieimetoda, metoda rezonanței paralele de testare a cablului și alte șase metode. Articolul oferă o introducere detaliată a celor trei metode de testare a tensiunii de rezistență a cablului AC.
1, metoda cu frecvență ultra-joasă
Metoda folosită în mod obișnuit este testarea tensiunii de rezistență de 0,1 Hz. Datorită capacității mari de cabluri și transformatoare, este necesară testarea frecvenței de alimentare și trebuie furnizată o sursă de alimentare de testare considerabilă pentru a furniza putere reactivă cablurilor. Această metodă nu este potrivită pentru utilizare pe-site-ul. Prin urmare, utilizarea frecvenței ultra-joase ca sursă de alimentare de testare poate crește foarte mult capacitatea transformatorului de testare. Capacitatea teoretică este de 1/500 din frecvența puterii la 0,1 Hz, ceea ce este ușor de implementat la fața locului. Cu toate acestea, această metodă nu este eficientă pentru detectarea defectelor în izolația principală și secundară a cablurilor izolate extrudate, cum ar fi polietilena reticulat-. În prezent, această metodă a fost aplicată la testarea cablurilor de medie și joasă tensiune.
2, metoda tensiunii de oscilație
Linia de încărcare DC, rezistența la tensiunea de descărcare a inductorului pentru a obține un anumit decalaj pentru a obține o tensiune de oscilație de amortizare, inspecția defectelor cablurilor și accesoriilor principale izolate. Această metodă este mai eficientă decât testarea tensiunii DC, dar există încă unele probleme. Când una dintre tensiunile de oscilație se atenuează, este dificil să se răspundă nevoilor cablurilor lungi, iar aceste două cabluri de tensiune au frecvențe mai mari de daune semnificative.

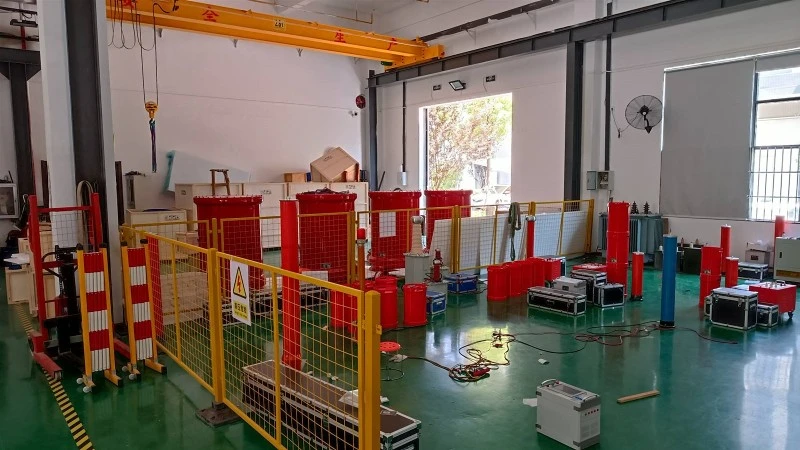

3, metoda de rezistență la tensiune rezonantă
Metoda de testare a presiunii rezonante este de a schimba inductanța și frecvența în circuitul de testare pentru a face circuitul într-o stare rezonantă, care poate îndeplini cerințele de testare de înaltă tensiune și curent ridicat. Metoda tensiunii de rezistență rezonantă este împărțită în modulație de frecvență și modulație de frecvență în funcție de modul de ajustare și rezonanță serie și rezonanță paralelă în funcție de modul de rezonanță.
1. Tensiune de rezistență a rezonanței cablului inductiv. Inductanța reactorului buclă este reglată prin reglarea capacității cablului din reactor la frecvența de rezonanță (50 Hz). Implementat conform cerințelor de testare.
2. Tensiune de rezistență a rezonanței cablului de modulație de frecvență. Prin modificarea frecvenței de ieșire a sursei de alimentare de testare. Reactorul cu inductanță fixă în circuit poate rezona cu produsul de testat și poate îndeplini cerințele de testare.
3. Metoda de conectare prin cablu și serie rezonantă. Când curentul transformatorului de testare îndeplinește cerințele de testare, dar tensiunea nu atinge tensiunea de testare, reactorul este conectat în serie cu piesa de testare pentru testare. Când circuitul este într-o stare rezonantă, tensiunea de ieșire a transformatorului Q ori (Q este factorul de calitate a circuitului) poate fi generată pe piesa de testare. Puterea furnizată de sursa de alimentare este doar puterea activă consumată în circuit.
4. Metoda paralelă prin cablu și rezonanță. Când sunt îndeplinite principalele cerințe de testare pentru transformatoarele de tensiune și curenți. Conexiunea electrică anti-paralelă cu parametrii de testare este utilizată pentru a îndeplini cerințele de testare ale circuitului rezonant, atunci când curentul indus compensează curentul capacitiv al reactorului de testare.
Cele de mai sus sunt trei metode pentru testarea tensiunii de rezistență ACserie rezonantăcabluri.
