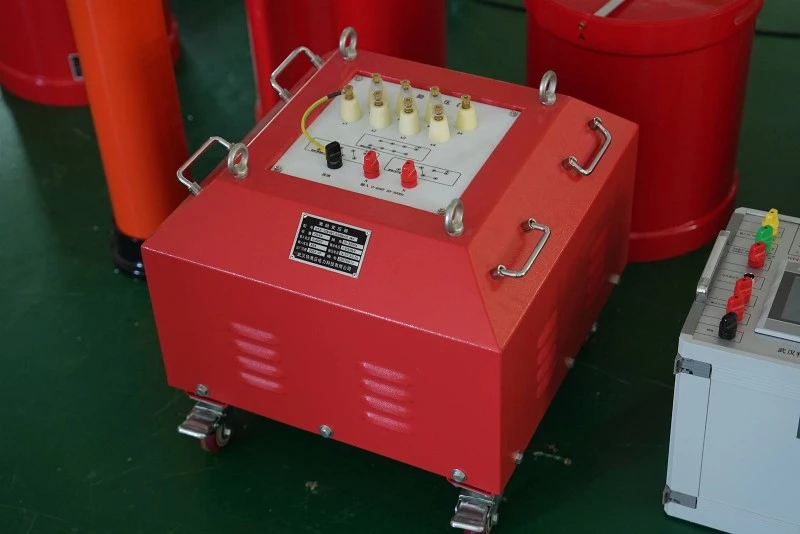

Setul complet deechipamente de testare a rezonanței în serie de conversie a frecvențeieste un dispozitiv specializat de testare{0}}de înaltă tensiune care utilizează principiul rezonanței în serie al inductanței (L) și capacității (C), ajustează frecvența de alimentare pentru a provoca rezonanță în circuit și generează tensiune înaltă pe obiectul de testat, dar reduce foarte mult capacitatea de putere necesară. Este un echipament cheie pentru efectuarea testelor de tensiune de rezistență AC pe echipamente electrice de mare-tensiune (cum ar fi cabluri, GIS, generatoare, transformatoare etc.) în industria energetică.
Setul complet deechipamente de testare a rezonanței în serie de conversie a frecvențeieste o metodă de testare indispensabilă pentru munca zilnică de depanare a echipamentelor electrice. Circuitulechipamente de testare a rezonanței în serie de conversie a frecvențeia fost bine folosit în testele de rezistență la tensiune ale echipamentelor electrice, cum ar fi transformatoare și cabluri de alimentare. Acest articol prezintă în principal aplicarea practică a setului complet de circuite pentru testul de rezonanță în serie de conversie a frecvenței.
(1) În prezent, din ce în ce mai multe cabluri de alimentare izolate XLPE-XLPE înlocuiesc cablurile de alimentare izolate cu hârtie originale umplute cu ulei pentru testarea tensiunii de rezistență AC a cablurilor de alimentare atât pe plan intern, cât și internațional. Cu toate acestea, există multe probleme cu testul tradițional de tensiune de rezistență DC a cablului de polietilenă reticulat-; Datorită testării capacității mari a cablurilor încrucișate, utilizarea metodei de testare a rezonanței în serie este simplă și convenabilă și poate obține o frecvență și o formă de undă bune a tensiunii AC. A devenit o metodă de testare ideală pentru testarea tensiunii de rezistență AC a cablurilor încrucișate.
(2) Testarea tensiunii de rezistență AC pentru transformatoare de putere, reactoare și transformatoare este clar definită în lume, care poate fi efectuată utilizând metode de testare a tensiunii de frecvență a puterii sau a tensiunii induse. Forma de undă a tensiunii de testare trebuie să fie cât mai apropiată de sinusoidală. Conform acestui standard, circuitul întregului dispozitiv de testare a rezonanței în serie de conversie a frecvenței poate finaliza testul în orice condiții. Dispozitivul are o gamă largă de frecvență și tensiune, adaptabilitate puternică la obiectul testat și poate fi utilizat împreună cu obiecte de testare de diferite niveluri de tensiune.
(3) Testarea tensiunii de rezistență AC a combinatorului de tip închis SF6 este o metodă importantă pentru verificarea izolației principale a GIS atunci când SF6 este închis. În cele mai multe cazuri, se folosește un dispozitiv de testare a rezonanței în serie.
(4) Testarea tensiunii de rezistență AC pentru alte echipamente, cum ar fi întrerupătoarele și bucșele, necesită, în general, ca testul tensiunii de rezistență să fie un test al tensiunii de frecvență a puterii. Dacă dispozitivul de testare a frecvenței de alimentare nu poate îndeplini cerințele-la fața locului, metoda de testare a tensiunii de rezistență rezonantă poate fi utilizată și ca înlocuitor. Când utilizați testul de rezistență la tensiune rezonantă, datorită capacității mici a dispozitivului, frecvența de testare este ridicată. Cu toate acestea, dispozitivul de testare rezonant în serie poate folosi și condensatori de compensare corespunzători pentru a reduce frecvența de testare, astfel încât instrumentul să poată atinge o frecvență de testare apropiată de frecvența de alimentare.
