Într-un circuit RLC în serie, când valoarea inductanței inductorului este egală cu valoarea capacității condensatorului, apare un punct de frecvență, cu alte cuvinte, X mare=X C. Punctul în care se întâmplă acest lucru se numește punct de frecvență de rezonanță, (ƒ - r), iar pe măsură ce analizăm circuitul serie RLC, această serie de circuite rezonante de frecvență produce o serie de circuite rezonante de frecvență.
Pe măsură ce frecvența se apropie de infinit, reactanța inductorului va crește și ea spre infinit, iar componentele circuitului acționează ca un circuit deschis. Cu toate acestea, pe măsură ce frecvența se apropie de zero sau DC, reactanța inductorului va scădea la zero, provocând efectul opus, ca un scurtcircuit. Aceasta înseamnă că reactanța inductorului este proporțională cu frecvența, mai mică la frecvențe joase și mai mare la frecvențe înalte.
Principala diferență întrerezonanță în serie (cunoscută și ca dispozitiv de testare a rezonanței în serie cu frecvență variabilă)iar rezonanța paralelă este că, din cauza formării circuitelor de stocare a energiei, există o cantitate mare de curent circulant, iar direcția sa după curba curentului de rezonanță în serie este exact opusă.
Când frecvența se apropie de infinit, reactanța condensatorului va scădea la zero, determinând ca componentele circuitului să funcționeze ca un conductor ideal de 0 Ω. Cu toate acestea, pe măsură ce frecvența se apropie de zero sau de nivelul DC, reactanța condensatorului va crește rapid la infinit, determinându-l să exercite un efect de rezistență mare, ca o stare de circuit deschis. Pentru orice valoare dată a capacității, aceasta înseamnă că reactanța capacității este invers proporțională cu frecvența.

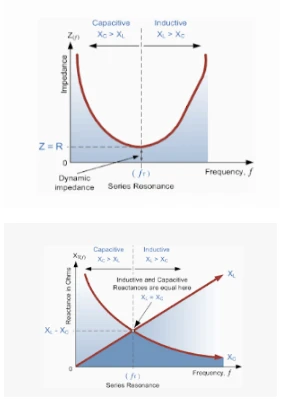

Când XL=XC, două reactanțe egale și egale se anulează reciproc. Iar punctul în care două curbe de reactanță se intersectează în figură indică rezonanța în circuitul AC.
Vă rugăm să rețineți că atunci când reactanța capacității domină circuitul, curba de impedanță în sine are o formă hiperbolică. Cu toate acestea, atunci când reactanța inductanței domină circuitul, datorită răspunsului liniar al lui XL, curba este asimetrică. Prin urmare, dacă impedanța circuitului este la valoarea sa minimă în timpul rezonanței, admitanța circuitului trebuie să fie la valoarea sa maximă. Una dintre caracteristicile aserie rezonantăcircuitul este că admitanța este foarte mare, dar acest lucru poate fi un lucru rău, deoarece valoarea foarte scăzută a rezistenței în timpul rezonanței înseamnă că curentul circuitului poate fi foarte periculos.
Curba răspunsului în frecvență a lui aserie rezonantăcircuitul indică faptul că mărimea curentului este o funcție de frecvență. Când este reprezentat pe un grafic, se poate observa că răspunsul începe de la aproape zero și atinge frecvența de rezonanță maximă la I MAX=I. R devine infinit cu ƒ și apoi scade din nou până aproape de zero. Ca rezultat, chiar și la rezonanță, amplitudinea tensiunii C pe inductorul L și condensatorul C poate fi mult mai mare decât tensiunea de alimentare, deoarece sunt egale și se anulează reciproc atunci când sunt opuse. Deoarece circuitul rezonant în serie funcționează doar la frecvența de rezonanță, acest tip de circuit este numit și circuit receptor, deoarece impedanța circuitului este la minim în timpul rezonanței, ceea ce face ușor acceptarea unei frecvențe egale cu frecvența sa de rezonanță. Curentul. Efectul de rezonanță într-un circuit în serie este cunoscut și sub denumirea de „rezonanță de tensiune”.
