Dispozitiv de testare a tensiunii de rezistență rezonante în serie de frecvență variabilă? Wuhan UHV este specializată în producția derezonanța seriei, cu o gamă largă de selecție de produse și teste electrice profesionale. Pentru a găsirezonanța seriei, alege Wuhan UHV.

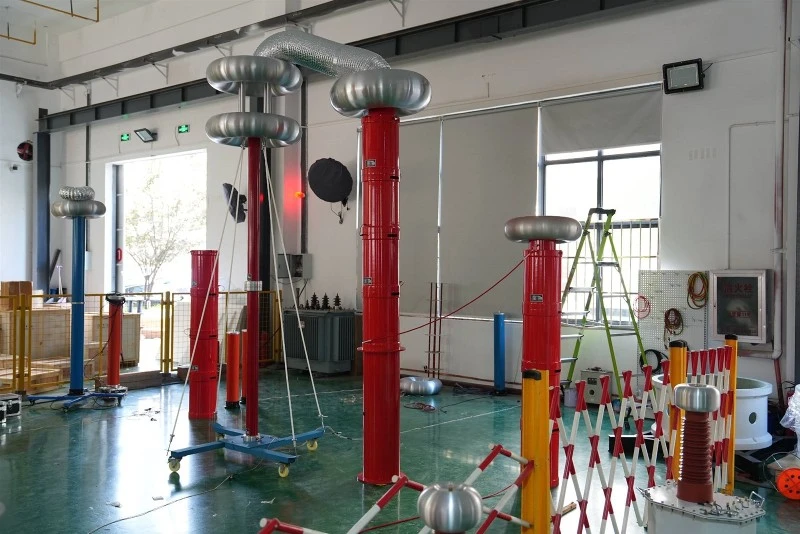

TheDispozitiv de testare a tensiunii de rezistență rezonante în serie de frecvență variabilăadoptă metoda de ajustare a frecvenței sursei de alimentare pentru a obține rezonanța între reactor și condensatorul testat și pentru a obține tensiune înaltă și curent ridicat pe obiectul testat. Este o nouă metodă și tendință de testare de înaltă tensiune, care a fost utilizată pe scară largă în țară și în străinătate.
Principiul de lucru al dispozitiv de testare a tensiunii de rezistență a rezonanței în serie de conversie a frecvenței
Conectați-vă la sursa de alimentare AC220V sau AC380V, scoateți o tensiune cu frecvență reglabilă de 30-200HZ prin unitatea de control al conversiei de frecvență și trimiteți-o la transformatorul de excitație pentru creșterea la 0-5000V. După trecerea prin reactorul rezonant L și proba de testare CX, se formează un circuit armonic principal de înaltă tensiune. Divizorul de tensiune capacitiv este pur capacitiv și utilizat pentru a măsura tensiunea de testare. În primul rând, unitatea de control cu frecvență variabilă trimite o tensiune mai mică Ue la circuitul rezonant principal prin transformatorul de excitație și ajustează frecvența de ieșire a unității de control cu frecvență variabilă. Când frecvența îndeplinește condiția Ω L=1/Ω C, circuitul ajunge la starea rezonantă. În acest moment, sub o tensiune de excitație mai mică Ue, pe proba de testare CX poate fi generată o tensiune UCX de câteva zeci de ori mai mare decât Ue. Punctul de rezonanță se realizează prin ajustarea frecvenței convertizorului de frecvență la frecvența naturală a circuitului rezonant în serie. După rezonanța circuitului, forma de undă a tensiunii de ieșire este o undă sinusoidală pură, iar frecvența sistemului depinde de parametrul LC al circuitului. Valoarea reactanței reactorului este reglabilă, iar frecvența sistemului depinde de mărimea capacității de sarcină, așa cum se arată în ecuația de mai sus. Valoarea inductanței L a reactorului poate fi ajustată corespunzător în funcție de dimensiunea CX, astfel încât frecvența de rezonanță să fie fixată într-un interval necesar. Dispozitivul de testare a tensiunii de rezistență rezonante în serie de frecvență variabilă poate îndeplini cerințele pentru efectuarea testelor de tensiune de rezistență AC pe probe de testare în condiții de frecvență de putere.
Caracteristicile de lucru ale Dispozitiv de testare a tensiunii de rezistență a rezonanței în serie cu frecvență variabilă:
1. Cu cât factorul de calitate al dispozitivului de testare a tensiunii de rezistență a rezonanței serie de frecvență variabilă este mai mare, cu atât capacitatea de putere necesară este mai mică.
2. Reactorul rezonant L este în stare rezonantă cu puterea testată CX, formând un circuit de filtrare bun. Prin urmare, tensiunea de ieșire UCX are o formă de undă sinusoidală bună.
3. Când cablul testat al dispozitivului de testare a tensiunii de rezistență a rezonanței din seria de conversie a frecvenței se defectează, se pierde condiția de rezonanță, iar curentul circuitului de înaltă-tensiune și de joasă-tensiune de alimentare scade. Prin urmare, arcul de la punctul de defectare a izolației nu va extinde punctul de defecțiune, facilitând întreținerea.
Precauții pentru dispozitiv de testare a tensiunii de rezistență a rezonanței în serie de conversie a frecvenței:
1. Dispozitivul de testare a tensiunii de rezistență a rezonanței în serie de conversie a frecvenței ar trebui să fie utilizat de profesioniști în testarea-de înaltă tensiune. Înainte de utilizare, manualul de utilizare trebuie citit cu atenție și utilizat și instruit în mod repetat.
2. Nu trebuie să existe mai puțin de 2 operatori. Urmați cu strictețe regulile de funcționare de siguranță ale unității noastre cu privire la testarea de înaltă-tensiune atunci când o utilizați.
3. Pentru a asigura siguranța și corectitudinea testului, pe lângă faptul că sunteți familiarizat cu manualul produsului, este, de asemenea, necesar să respectați cu strictețe standardele și reglementările naționale relevante pentru funcționarea testului.
4. Fiecare fir de conectare nu trebuie conectat incorect, în special firul de împământare nu trebuie conectat incorect. În caz contrar, poate cauza deteriorarea dispozitivului de testare
5. Când utilizați dispozitivul de testare a tensiunii de rezistență a rezonanței în serie de conversie a frecvenței, ieșirea este de înaltă tensiune sau ultra-tensiune și trebuie să fie împământat în mod fiabil, acordând atenție siguranței operaționale.
6. Când alimentarea este pornită și tensiunea încă nu poate fi crescută după revenirea la zero, vă rugăm să apăsați butonul de resetare pentru o lungă perioadă de timp (aproximativ 10 secunde) și să faceți luminile indicatoare de pe panoul cutiei de comandă să fie normale, adică nu sunt aprinse alte lumini roșii, cu excepția „tensiunii ridicate”, apoi începeți funcționarea normală.
