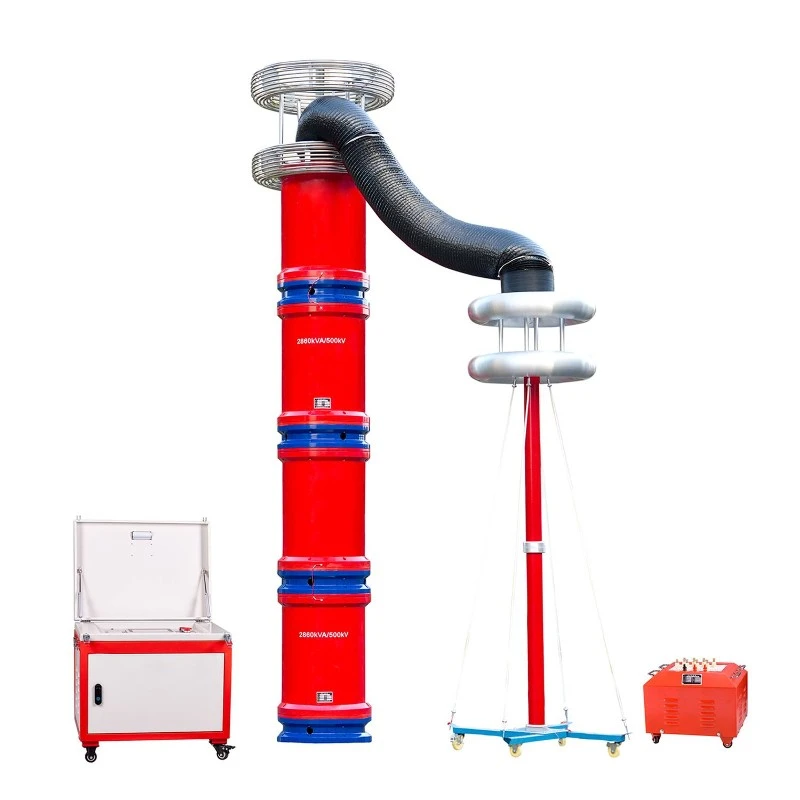

Tester de rezistență rezonant în serie: Folosind principiul derezonanța seriei, prin ajustarea frecvenței de ieșire a controlerului de frecvență variabilă, inductanța L a reactorului din circuit și capacitatea C a probei de testare suferă rezonanță în serie, iar tensiunea de rezonanță este tensiunea aplicată probei de testare. Acest dispozitiv este utilizat pe scară largă în industrii precum energia electrică, metalurgia, petrolul și inginerie chimică și este potrivit pentru probe capacitive de-capacitate mare,-tensiune înaltă, cum ar fi generatoare și transformatoare GIS, teste de predare și preventive pentru cabluri-încrucișate-de înaltă tensiune, transformatoare, bucșe, etc.
Principiul de funcționare al testerului de tensiune de rezistență a rezonanței în serie
Puterea este furnizată printr-un controler de modulație a frecvenței, iar tensiunea de testare este inițial mărită de un transformator de excitație pentru a aplica tensiune înaltă la reactorul L și la proba de testare CX. Prin schimbarea frecvenței de ieșire a controlerului de modulație a frecvenței, circuitul este în stare de rezonanță serie; Reglați tensiunea de ieșire a controlerului de frecvență variabilă pentru a obține valoarea de tensiune necesară pentru tensiunea înaltă de pe proba de testare. Frecvența de rezonanță a circuitului depinde de capacitatea CX a probei de testat și de inductanța L a reactorului.
Metoda de testare pentru testerul de tensiune de rezistență rezonantă în serie
Mai întâi, reduceți tensiunea joasă până la punctul de rezonanță al sistemului, apoi creșteți amplitudinea tensiunii de testare pentru a ajunge la valoarea specificată a tensiunii pe proba de testare. După menținerea timpului specificat la tensiunea secundară, coborâți tensiunea la zero pentru a finaliza întregul proces de testare
Defecțiuni și cauze ale testerului de rezistență la tensiune rezonantă în serie
1. Gazda nu poate găsi punctul de rezonanță.
Motiv: Punctul de rezonanță al sistemului se află în afara intervalului de frecvență de ieșire al gazdei; Eroare de cablare a sistemului; Sistemul nu este împământat în mod fiabil; Semnal de feedback de eșantionare de înaltă tensiune circuit deschis sau conexiune nesigură; Eșantionul de testat are o defecțiune.
2. Resetare gazdă.
Motiv: fluctuații în alimentarea cu energie a gazdei; Interferență externă puternică a câmpului magnetic; Gazda nu este legată la pământ în mod fiabil;
3. O valoare Q scăzută înseamnă că tensiunea nu poate crește sau nu crește.
Motiv: (1) Capacitatea reactorului nu se potrivește cu cea a probei de testat, iar punctul de rezonanță nu poate fi găsit cu precizie;
(2) Pierderea eșantionului este mare și valoarea Q a sistemului este prea mică;
(3) Tensiunea de ieșire de înaltă tensiune a transformatorului de excitație este scăzută;
(4) Cablul de conectare de-înaltă tensiune este prea lung sau nu utilizează o linie de-descărcare de înaltă tensiune
