Odată cu îmbunătățirea continuă a cerințelor de fiabilitate pentru funcționarea echipamentelor rețelei electrice și aplicarea pe scară largă a tehnologiei de întreținere bazată pe condiții,detectarea descărcării parțialea devenit o parte importantă a testării preventive pentru echipamente cheie, cum ar fi GIS (aparatul de comutație izolat cu gaz), transformatoare, cabluri etc. Structura de izolație internă a echipamentelor GIS este complexă, iar detectarea descărcării parțiale poate determina în mod eficient starea de izolație a acestuia. Cu toate acestea, având în vedere varietatea largă de testere cu descărcare parțială de pe piață, modul de a alege un echipament potrivit pentru detectarea GIS pe baza nevoilor reale a devenit un punct de interes pentru inginerii de operare și întreținere a energiei electrice și pentru factorii de decizie în achiziții.
Dificultăți și calea tehnică a detectării descărcărilor parțiale GIS
Echipamentul GIS adoptă o structură închisă complet metalică, cu gaz SF6 umplut în interior ca mediu de izolare. Când apar defecte de izolație în interiorul dispozitivului, vor fi generate semnale de descărcare parțială. În prezent, GISdetectarea descărcării parțialeadoptă în principal trei căi tehnice: metoda curentului puls, metoda ultrasonică și metoda frecvenței ultra-înalte. Printre acestea, metoda curentului de impuls are în general o sensibilitate ridicată la defecte, dar capacitatea sa anti-interferență este slabă, ceea ce are anumite limitări în aplicațiile de teren; Metoda ultrasonică are o sensibilitate relativ scăzută la semnalele de descărcare parțială, dar o rezistență puternică la interferența electromagnetică; Metoda cu frecvență ultra-înaltă combină avantajele capacității puternice anti-interferență și sensibilitatea ridicată, făcând-o deosebit de potrivită pentru detectarea la fața locului.
Patru dimensiuni cheie pentru selectarea testerului GIS cu descărcare parțială
În primul rând, metodele de detectare și acoperirea benzii de frecvență. Testarea echipamentelor GIS ar trebui să utilizeze în principal metoda cu frecvență ultra-înaltă, completată cu metoda ultrasonică. Metoda de frecvență ultra-înaltă detectează prin captarea semnalului de frecvență ultra-înaltă 300MHz-3GHz generat de descărcarea parțială, având avantajele sensibilității ridicate și rezistenței puternice la interferența electromagnetică. Atunci când faceți o achiziție, este important să acordați atenție parametrilor precum intervalul de frecvență UHF și domeniul dinamic.

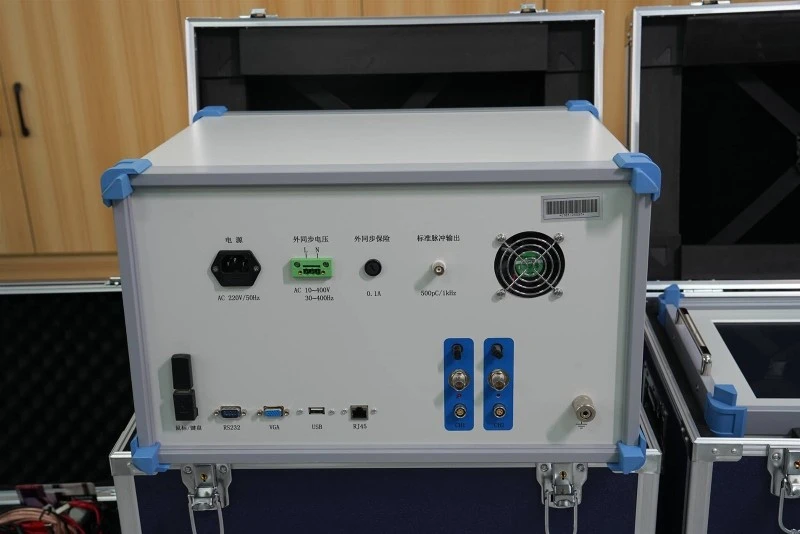

În al doilea rând, sensibilitatea și capacitatea anti-interferență. Sensibilitatea determină direct dacă semnalele slabe de descărcare precoce pot fi captate. Echipamentele de înaltă sensibilitate pot detecta mai devreme defectele de izolație. În același timp, interferența electromagnetică în bandă largă generată de radar, semnale de comunicație și operațiunile de comutare este aproape omniprezentă în mediile de pe amplasament, cum ar fi stațiile de subconvertire și stațiile de conversie. Un tester excelent cu descărcare parțială trebuie să aibă capacități puternice de suprimare a interferențelor electromagnetice. Sistemul de detectare al Wuhan UHV este echipat cu mai multe mecanisme de filtrare digitală în etapa de procesare a semnalului, inclusiv fereastra în domeniul frecvenței, recunoașterea formei de undă a pulsului, dezgomotul transformării wavelet etc. Poate distinge interferența periodică, zgomotul alb aleatoriu și impulsurile reale de descărcare parțială din domeniul timpului și al frecvenței.
În al treilea rând, analiza grafică și funcțiile inteligente de diagnosticare. Detectarea modernă a descărcării parțiale a evoluat de la măsurarea cu un singur parametru la sisteme inteligente de diagnosticare. La cumpărare, trebuie acordată atenție dacă echipamentul oferă diverse funcții de analiză a modelului de descărcare, cum ar fi forma de undă în domeniul timpului, PRPD (model de descărcare parțială cu rezoluție în fază), PRPS (model de secvență de impulsuri cu rezoluție în fază), etc. ingineri la fața locului.
În al patrulea rând, portabilitatea și aplicabilitatea la fața locului. Detectarea GIS este de obicei efectuată la locul substației, iar portabilitatea, ușurința de operare și adaptabilitatea la mediu a echipamentului sunt cruciale. Dispozitivele portabile trebuie să aibă o protecție robustă a carcasei, o durată lungă de viață a bateriei și instrucțiuni de utilizare clare. În același timp, utilizarea metodelor și echipamentelor de detectare neinvazive care nu necesită întreruperi de curent în timpul procesului de testare este mai convenabilă de utilizat decât tipul tradițional de impulsuridetectoare cu descărcare parțială.
Practică în industrie
În selecția propriu-zisă a GISdetectoare cu descărcare parțială, Echipamentele GIS cu diferite niveluri de tensiune necesită o capacitate și precizie de înaltă tensiune corespunzătoare. Echipamentele de calitate profesională pot primi prioritate pentru detectarea de înaltă precizie a rețelei principale, în timp ce utilizatorii cu bugete limitate trebuie să evalueze cuprinzător prețurile echipamentelor și costurile ulterioare de operare și întreținere. Pentru scenariile bazate în principal pe GIS și detectarea transformatorului, funcția de detectare a frecvenței ultra-înalte este o opțiune esențială.
Wuhan UHV Power Technology Co., Ltd., ca companie care a fost profund implicată în domeniul măsurării electrice de înaltă tensiune de aproape 22 de ani, respectă cu strictețe standardele electrice internaționale pentru produsele sale de testare cu descărcare parțială, adoptând tehnologia avansată de detectare a frecvenței ultra-înalte și sisteme digitale de procesare a semnalului.
Alegerea unui GIStester cu descărcare parțialăeste, în esență, alegerea unei scheme de detectare care poate evalua cu exactitate starea de izolare a echipamentului. De la metode de detectare, sensibilitate, capacitate anti-interferență, diagnosticare inteligentă până la aplicabilitate la fața locului, fiecare dimensiune afectează în mod direct fiabilitatea rezultatelor detectării. În contextul transformării sistemului de alimentare către întreținere bazată pe condiții și întreținere predictivă, un dispozitiv de detectare care poate capta cu acuratețe semnale slabe de descărcare în medii electromagnetice complexe a devenit un suport tehnic cheie pentru asigurarea funcționării în siguranță a echipamentelor GIS.
