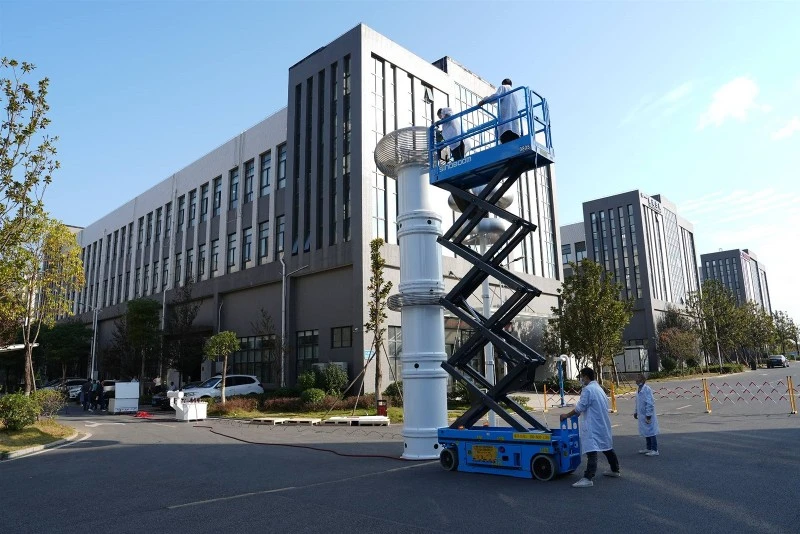

În domeniul testării echipamentelor de putere de înaltă tensiune,Sistem de testare cu rezonanță ACeste echipamentul de bază pentru efectuarea testelor de tensiune de rezistență AC, utilizat pe scară largă în cablurile reticulate GIS, testarea performanței de izolație a echipamentelor de putere, cum ar fi transformatoare și generatoare. Cu toate acestea, având în vedere varietatea largă de dispozitive de testare a rezonanței în serie de pe piață, modul de selectare științific pe baza tensiunii de ieșire a devenit o provocare tehnică de îngrijorare pentru multe unități de inginerie energetică. Ca o întreprindere lider în industria de măsurare a electricității de înaltă tensiune de aproape 22 de ani, Wuhan UHV Power Technology Co., Ltd. (denumită în continuare „Wuhan UHV”) a sortat sistematic metodologia de selecție bazată pe tensiunea de ieșire, combinând ani de experiență practică.
1, Clarificați cerințele pentru tensiunea de testare - primul pas în selecție
Sarcina principală a selecției este de a determina tensiunea maximă de testare a produsului testat. Conform standardelor naționale, cum ar fi GB50150 sau DL/T596, diferite niveluri de tensiune și tipuri de echipamente de alimentare au propriile valori ale tensiunii de testare a tensiunii de rezistență AC. De exemplu, valoarea tensiunii de rezistență AC a cablurilor reticulate de 110 kV este de obicei 2U ₀ (aproximativ 128 kV); Tensiunea de testare pentru cablurile de 35 kV este în general de 1,5 ori tensiunea lor nominală, care este de 52,5 kV; în timp ce tensiunea de testare pentru echipamentele GIS este de obicei de 1,2 până la 1,4 ori tensiunea nominală.
Echipa de tehnologie de ultra-înaltă tensiune din Wuhan a subliniat că atunci când se selectează, este necesar să se obțină mai întâi parametrii de bază, cum ar fi nivelul de tensiune, lungimea și aria secțiunii transversale a produsului testat. Specificațiile diferite ale echipamentelor au diferențe semnificative de capacitate. De exemplu, capacitatea pe kilometru a unui cablu reticulat de 10 kV este de aproximativ 0,1 ~ 0,4 μ F, iar capacitatea totală crește liniar cu lungimea.
2, Potrivirea nivelului de tensiune și a capacității sistemului - principiile de selecție de bază
Tensiunea de ieșire este unul dintre cei mai fundamentali și importanți parametri ai sistemelor de testare. Tensiunea nominală de ieșire a sistemului trebuie să poată acoperi tensiunea de testare necesară a obiectului testat și să lase o marjă suficientă.
Ghidul de selecție pentru Wuhan UHV subliniază că unul dintre principiile de bază ale selecției este alegerea intervalului de specificații al sistemului de testare pe baza celui mai înalt nivel de tensiune al echipamentului aflat sub jurisdicția unității. Caietul de sarcini aldispozitive de rezonanțănecesare pentru rețelele de distribuție de 10kV și stațiile de 110kV sunt complet diferite. Seria de dispozitive rezonante de ultra-înaltă tensiune Wuhan acoperă intervalul de tensiune nominală de la 25 kV la 800 kV, iar capacitatea nominală poate fi personalizată de la 75 kVA la 10000 kVA și mai mult, în funcție de cerere, ceea ce poate satisface diverse nevoi de testare, de la cabluri de distribuție la cabluri de ultra-înaltă tensiune.
Pentru cablurile de ultra-înaltă tensiune, cerințele de selecție sunt mai stricte. Tensiunea nominală a cablurilor UHV ajunge de obicei la 800 kV sau chiar mai mare. Tensiunea de ieșire a dispozitivului rezonant în serie trebuie să acopere de 1,1 până la 1,2 ori tensiunea de testare și trebuie rezervată o marjă suficientă pentru a face față unor factori precum lungimea cablului și deviația capacității. De exemplu, testarea tensiunii de rezistență a unui cablu de 1000 kV necesită selectarea echipamentelor cu o tensiune de ieșire mai mare sau egală cu 1100 kV.
3, Luați în considerare tipul eșantionului și intervalul de frecvență - selecție rafinată
Diferite tipuri de produse testate au cerințe complet diferite pentru tensiunea de ieșire, frecvența și capacitatea sistemului de rezonanță. Cablurile aparțin echipamentelor cu capacitate mare și tensiune medie de testare; Transformatoarele sunt dispozitive cu capacitate redusă și tensiune de testare ridicată; GIS combină caracteristicile capacității mari și ale tensiunii de testare extrem de ridicate.
Frecvența de testare afectează direct capacitatea tensiunii de ieșire a sistemului rezonant. Capacitatea de ieșire a unui sistem de rezonanță serie cu frecvență variabilă este strâns legată de frecvența sa de operare. Cu cât frecvența este mai mare, cu atât capacitatea este mai mică sub aceeași inductanță, iar numărul necesar de spire a reactorului scade. Cu toate acestea, valoarea factorului de calitate Q scade, ceea ce poate duce la dificultăți de amplificare. Prin urmare, pentru cablurile ultra lungi (cum ar fi câțiva kilometri), frecvența lor de rezonanță inerentă este adesea scăzută (posibil sub 50 Hz). Dacă se adoptă forțat o soluție de înaltă frecvență, este necesară creșterea compensației condensatorului sau redistribuirea reactoarelor, altfel tensiunea de ieșire așteptată nu poate fi atinsă. Thedispozitiv de rezonanță de conversie a frecvențeiof Wuhan UHV acceptă ajustarea continuă de 30-300Hz și este echipat cu un algoritm de urmărire automată a frecvenței. Poate calcula automat punctul optim de rezonanță pe baza capacității probei de testat, asigurând o creștere eficientă la valoarea setată la orice frecvență.
4, Marja de siguranță de rezervă și extinderea viitoare - selecție prospectivă
La selectare, o marjă de 10% până la 15% ar trebui să fie rezervată pentru tensiunea nominală a dispozitivului. De exemplu, când tensiunea de testare pentru un cablu reticulat de 110 kV este de 128 kV, trebuie selectat un sistem cu o tensiune nominală mai mare sau egală cu 140 kV. Echipa de tehnologie Wuhan UHV sugerează că, atunci când condițiile permit, numărul de reactoare ar trebui configurat în funcție de cererea maximă așteptată în timpul selecției, pentru a evita investițiile duble.
In addition, for equipment used in high-altitude areas (>1000m), calibrarea tensiunii trebuie efectuată conform standardelor sau trebuie selectat un model cu o tensiune nominală mai mare. Dispozitivul ar trebui să fie, de asemenea, standard cu funcții de protecție complete, cum ar fi supratensiune, supracurent și flashover. Precizia de măsurare a divizorului de tensiune și rata de distorsiune a formei de undă a sistemului trebuie controlate cu 1%.
Wuhan UHV a declarat că va continua să se angajeze să furnizeze produse și soluții profesionale și fiabile de măsurare a electricității de înaltă tensiune pentru industria energetică globală în viitor, pentru a contribui la asigurarea funcționării sigure și stabile a rețelei electrice.
