În testul de rezistență la tensiunea de curent alternativ al cablurilor de alimentare de înaltă tensiune,dispozitiv de testare a rezonanței în serie cu frecvență variabilăa devenit un echipament standard în industrie. Cu toate acestea, modul de selectare științifică a condensatorilor de cablu este încă o problemă practică cu care se confruntă multe companii de energie. Recent, Wuhan UHV Power Technology Co., Ltd. (denumită în continuare „Wuhan UHV”) a combinat ani de acumulare tehnică și experiență la fața locului pentru a sorta sistematic metoda de selecție a sistemului de testare a rezonanței AC pe baza capacității cablului.
Capacitatea cablului: prima problemă de calcul pentru selecție
Valoarea capacității cablului determină în mod direct configurația necesară a reactorului și capacitatea de alimentare pentru sistemul rezonant. Capacitatea cablurilor cu diferite niveluri de tensiune, lungimi și zone de secțiune transversală variază foarte mult. Echipa de tehnologie Wuhan UHV a subliniat că nucleul selecției este de a calcula capacitatea totală a cablului testat și de a potrivi inductanța reactorului în consecință, astfel încât sistemul să poată obține rezonanță în intervalul de frecvență. Cu cât cablul este mai lung și capacitatea este mai mare, cu atât capacitatea reactorului și sursa de alimentare sunt mai mari.
Metoda de selecție în trei etape: de la parametri la configurare
Pe baza de ani de experiență în service la fața locului, Wuhan UHV a rezumat „metoda de selecție în trei pași” pentruSisteme de testare a rezonanței AC:
Primul pas este confirmarea nivelului de tensiune. În funcție de cel mai înalt nivel de tensiune al echipamentului aflat sub jurisdicția noastră, este selectată gama de dispozitive. Specificațiile necesare pentru rețelele de distribuție de 10 kV și substații de 110 kV sunt complet diferite.
Pasul doi, calculați capacitatea cablului. Obțineți cu precizie parametri precum lungimea, aria secțiunii transversale și constanta dielectrică a mediului de izolație a cablului și calculați cu precizie capacitatea electrică totală. Acest pas determină direct planul de selecție pentru reactoarele ulterioare.
Pasul trei, potriviți combinația de reactoare. Pe baza valorii de capacitate calculată, selectați un reactor cu inductanță, nivel de izolație și capacitate adecvate pentru a vă asigura că sistemul poate atinge starea de rezonanță în intervalul de frecvență permis.
Avantaje tehnice: alimentare mică, tensiune înaltă

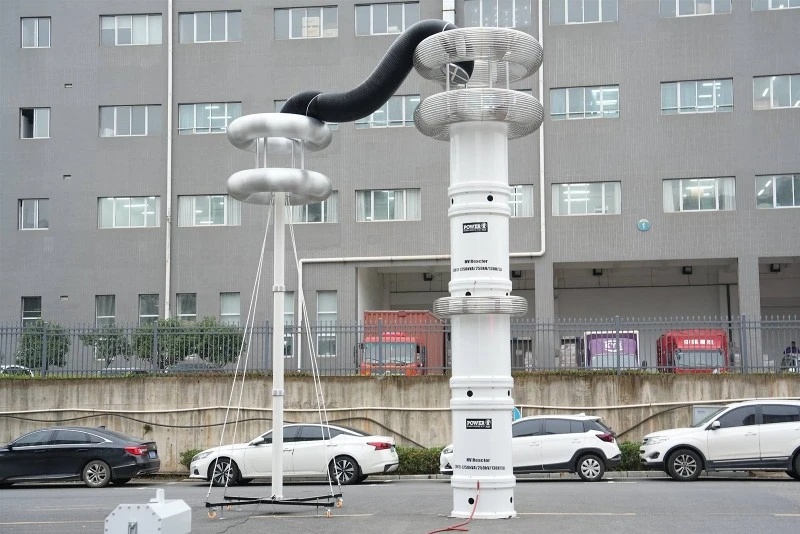

Avantajul principal alrezonanță serie cu frecvență variabilătehnologia constă în principiul „micul câștigă mare”. Datorită compensării complete a puterii reactive de rezonanță, puterea sursei de alimentare și a echipamentului este doar mai mică de o zecime din capacitatea necesară a obiectului testat. Dispozitivul rezonant din serie Wuhan UHV adoptă tehnologia avansată de conversie a frecvenței și platforma DSP, cu conținut armonic sub 0,3%. Dispozitivul are multiple funcții de protecție, cum ar fi supratensiune, supracurent, pornire zero și nepotrivire a sistemului.
În prezent, celSistem de testare a rezonanței ACUHV din Wuhan a fost utilizat pe scară largă în industrii precum energia, metalurgia, petrolul și chimia, acoperind testarea tensiunii de rezistență AC a cablurilor reticulate, transformatoarelor, GIS și alte echipamente cu niveluri de tensiune cuprinse între 35 kV și 220 kV. Compania este situată în Wuhan și a devenit lider în industria de măsurare a electricității de înaltă tensiune după mai bine de 20 de ani de cultivare meticuloasă.
