În testarea performanței izolației echipamentelor electrice,AC Hipot(Tester de tensiune de rezistență AC) șiDC Hipot(Tester de tensiune de rezistență DC) sunt cele mai esențiale două instrumente de testare. Primul emite tensiune sinusoidală AC înaltă, simulând câmpul electric alternativ în timpul funcționării efective a echipamentului; Acesta din urmă emite o tensiune de înaltă CC stabilă și este utilizat în mod obișnuit pentru măsurarea precisă a curentului de scurgere în sarcini capacitive. Cele două pot părea să aibă funcții similare, dar principiile lor, scenariile aplicabile și riscurile sunt complet diferite. Alegerea echipamentului greșit poate duce nu numai la defecte ratate, dar poate provoca și deteriorarea ireversibilă a izolației.
AC Hipot - un „test de presiune” care simulează condiții reale de lucru

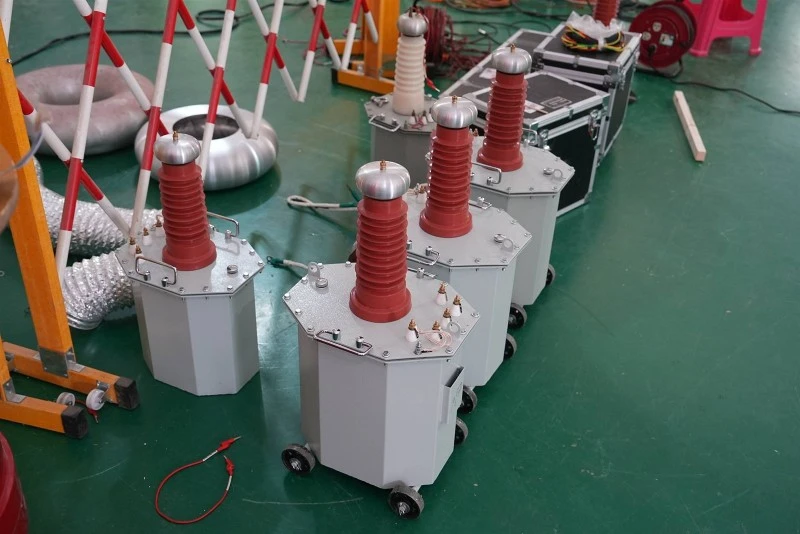

AC Hipot emite tensiune înaltă CA la frecvența de putere (50Hz) sau o frecvență specifică, iar polaritatea tensiunii sale se inversează periodic, aplicând stres electric în ambele direcții materialului izolator. Această metodă de testare este cel mai strâns legată de starea reală de funcționare a marii majorități a echipamentelor de putere (cum ar fi transformatoare, aparate de comutare, GIS) și, prin urmare, este listată ca opțiune obligatorie pentru testarea de tip și testarea din fabrică de majoritatea standardelor de siguranță, cum ar fi IEC, GB, DL/T.
Avantajele sunt:
Nu este nevoie să creșteți sau să reduceți încet tensiunea, nu este nevoie să vă descărcați după testare, iar procesul de operare este simplu.
Poate stimula eficient defectele timpurii, cum ar fi descărcarea parțială și corona în izolație și este sensibil la degradarea izolației, cum ar fi golurile de aer și umiditatea.
Rezultatele testelor pot fi direct corelate cu tensiunea nominală a echipamentului, iar criteriile de judecată sunt clare.
Dezavantajele sunt la fel de evidente:
Pentru sarcini capacitive, cum ar fi cablurile lungi și condensatoarele de mare capacitate, curentul capacitiv continuu va consuma o cantitate mare de putere reactivă, necesitând echipamentului să aibă o capacitate mare de ieșire (kVA), rezultând echipamente voluminoase și costisitoare.
În cazul probelor de testare cu capacitate mare, dacă are loc o defecțiune, energia la punctul de defecțiune poate fi mare, ceea ce poate extinde aria deteriorării.
DC Hipot - Inspecție precisă a sarcinii capacitive

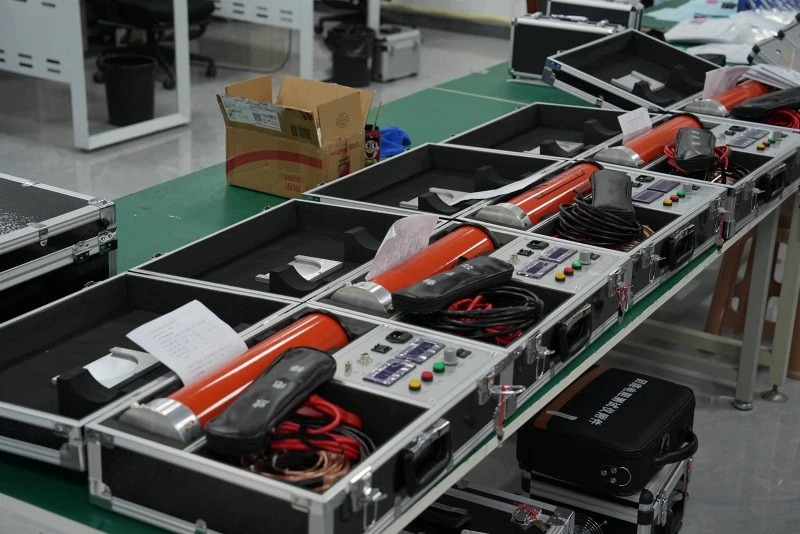

DC Hipot rectifică AC în tensiune DC unipolară înaltă și aplică o tensiune stabilă probei de testat. În timpul testării, curentul inițial de încărcare scade rapid, iar ulterior trebuie menținut doar un curent de scurgere minim. Prin urmare, puterea necesară a echipamentului este mult mai mică decât cea a AC Hipot de același nivel de tensiune, făcând echipamentul mai ușor și mai portabil.
Avantajele principale:
Potrivit în special pentru echipamente de mare capacitate, cum ar fi cabluri de alimentare de înaltă tensiune, condensatoare de putere și înfășurări ale statorului generatorului. Curentul de testare reflectă doar rezistența izolației și raportul de absorbție, ceea ce face ușoară analizarea cu precizie a gradului de îmbătrânire a izolației.
Sub tensiune de curent continuu, nu există pierderi dielectrice în interiorul izolației și nu va genera căldură datorită curentului capacitiv, reducând astfel riscul de deteriorare a izolației.
Dispozitivul este de dimensiuni mici, greutate redusă și ușor de mutat la fața locului. De exemplu, generatorul de înaltă tensiune DC seria ZGF produs de Wuhan UHV adoptă tehnologia de dublare a tensiunii de înaltă frecvență, cu o precizie a tensiunii de ± 0,3% și cântărește doar o fracțiune din transformatorul de testare a frecvenței de putere cu aceeași capacitate.
limitări:
Tensiunea DC este aplicată doar unidirecțional și nu poate simula răspunsul izolației în câmpuri electrice alternative. Este posibil să nu fie suficient de cuprinzător pentru unele materiale de izolație cu efecte semnificative de polaritate.
După finalizarea testului, acesta trebuie descărcat complet cu o tijă de descărcare, în caz contrar încărcările reziduale pot pune în pericol siguranța personală sau pot provoca o defecțiune accidentală.
Unele standarde (cum ar fi aparatele de uz casnic și echipamentele de tehnologie a informației) nu permit utilizarea curentului continuu în loc de curent alternativ. Dacă trebuie înlocuit, de obicei este necesară creșterea tensiunii la √ de 2 ori valoarea efectivă a curentului alternativ (de aproximativ 1,414 ori) pentru a obține câmpul electric de vârf echivalent.
Strategia de selecție - implementați „testarea” pe baza „materialelor” și prioritizați standardele
În primul rând, procedurile de testare corespunzătoare pentru echipamentul testat trebuie urmate cu strictețe. De exemplu, DL/T 596 „Regulamente de testare preventivă pentru echipamentele electrice” stipulează în mod clar că tensiunea de rezistență AC ar trebui să aibă prioritate pentru transformatoarele de putere, întreruptoarele și transformatoarele; Pentru cablurile de alimentare izolate cu cauciuc, se recomandă efectuarea de teste la fața locului pentru tensiunea de rezistență DC (sau tensiunea de rezistență AC de frecvență ultra-joasă).
În al doilea rând, luați în considerare condițiile de la fața locului. Dacă obiectul de testat este un cablu lung de zeci de kilometri, alegerea DC Hipot poate reduce semnificativ necesarul de capacitate de putere, iar echipamentul este ușor de transportat; Dacă obiectul de testat este un GIS sau un transformator principal într-o substație, trebuie selectat un AC Hipot și asortat cu un dispozitiv rezonant pentru a compensa curentul capacitiv.
Relația dintre AC Hipot și DC Hipot nu este despre „cine înlocuiește pe cine”, ci mai degrabă un instrument complementar bazat pe o potrivire tridimensională precisă a polarității tensiunii, a caracteristicilor capacității eșantionului și a standardelor de siguranță. Când selectați, vă rugăm să rețineți: operațiune de simulare AC, capacitate de focalizare DC; Standardele determină rezultatul, iar la fața locului determină comoditatea. Numai făcând alegerile corecte, testele de rezistență la tensiune înaltă pot deveni cu adevărat „gardienii” siguranței rețelei electrice.
