Dispozitivul-de testare a cablurilor la fața locului se bazează pe principiulrezonanță serie cu frecvență variabilă(cunoscut și sub denumirea de test de tensiune de rezistență a cablului AC). Sunt încorporate-în module concepute special pentru-cerințele de testare pe site. Un reactor simplu și puternic are posibilitatea de conectare în serie și paralelă, iar mai multe unități pot optimiza adaptabilitatea sistemului la capacitatea de sarcină. Transportul și controlul containerelor fac posibilă transportul și transportul cu camioane în întreaga lume. Aer-aer, carcasă dedicată disponibilă.
În comparație cu alte tehnici de testare-la locație, cum ar fi 0, 1 Hz, DC sau oscilația, grupurile de testare rezonante generează tensiuni de tensiune similare cu condițiile de operare. Aceasta oferă mai multe dovezi pentru rezultatele testului și este metoda preferată de testare pe site-ul-.
Măsurarea descărcării parțiale
Experimentul poate fi însoțit de măsurători de descărcare parțială. Poate un convertor static de frecvență să genereze doar 4 impulsuri de comutare pe ciclu fără interferențe în modul PD? Alternativ, dacă este utilizat un sistem de măsurare adecvat, impulsurile de comutare pot fi suprimate.
condiţiile de mediu
Proiectarea dispozitivului experimental necesită ca condițiile meteorologice din întreaga lume să fie conduse în condiții bune pe uscat sau pe țărm.
Bobina reactorului

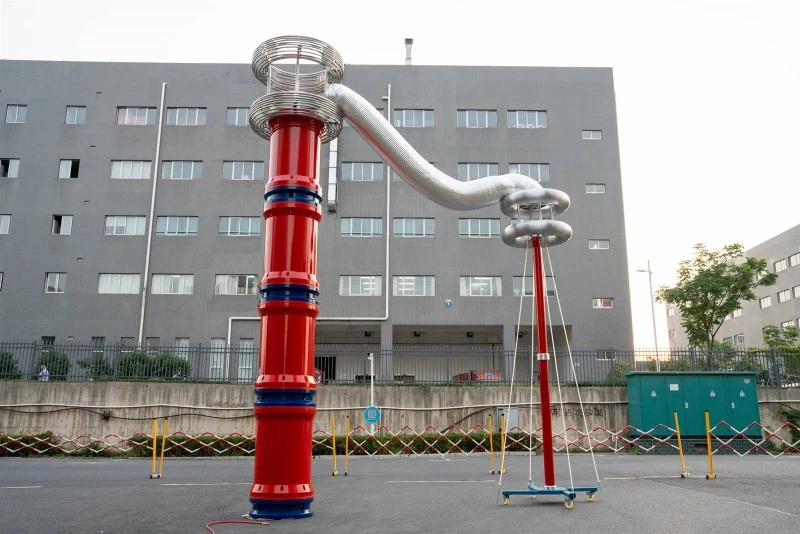

Miezul reactorului este scufundat în ulei și este echipat cu un cilindru etanș de tip A-. Două unități pot fi stivuite pentru a crește tensiunea de ieșire a sistemului, iar reactorul este un design ușor, cu o inductanță fixă.
Transformator de excitație
Un transformator rezervor cu protecție paratrăsnet și împământare automată este un circuit rezonant utilizat pentru excitare, iar tensiunea și puterea sunt cerințele corespunzătoare ale sistemului.
convertor de frecvență
Tensiunea undei pătrate generată de convertor are o frecvență reglabilă între 15 și 250 Hz, care furnizează energie transformatorului de excitație. Datorită principiului rezonanței în serie, tensiunea de testare este o formă de undă sinusoidală ideală, iar sistemul este reglat prin schimbarea frecvenței pentru a genera rezonanță.
Unitate de control/măsurare tensiune
Unitatea de control și ecranul tactil sunt integrate cu carcasa invertorului, realizând testarea automată și manuală. Un computer separat stochează datele de măsurare și generează protocoale de testare. Tensiunea înaltă este măsurată împreună cu un voltmetru de vârf încorporat-și un divizor de înaltă tensiune și funcționează simultan cu condensatorul de sarcină de bază.
