Dispozitiv de testare a rezonanței în serie cu frecvență variabilă? Wuhan UHV este specializată în producția derezonanța seriei, cu o gamă largă de selecție de produse și teste electrice profesionale. Pentru a găsirezonanța seriei, alege Wuhan UHV.
Thedispozitiv de testare a rezonanței în serie cu frecvență variabilăaplică principiul rezonanței în serie, folosește un transformator de excitație pentru a excita circuitul de rezonanță în serie, ajustează frecvența de ieșire a controlerului de frecvență variabilă și face ca inductanța circuitului L și proba de testare C să rezoneze în serie. Tensiunea de rezonanță este tensiunea aplicată probei de testat. Dispozitivul de testare a rezonanței de conversie a frecvenței este utilizat pe scară largă în industrii precum energie, metalurgie, petrol și inginerie chimică și este potrivit pentru predarea și testarea preventivă a probelor capacitive de-capacitate mare,-tensiune înaltă.

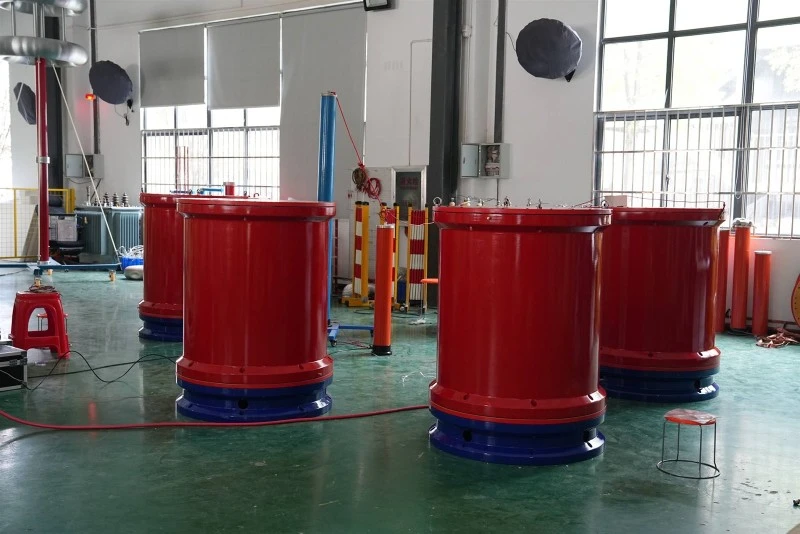

Thedispozitiv de testare a rezonanței în serie cu frecvență variabilăconstă în principal dintr-un regulator de frecvență variabilă, un transformator de excitație, un reactor de -tensiune înaltă, un divizor de tensiune de-înaltă tensiune etc. Controlerele cu frecvență variabilă sunt împărțite în două categorii: controlere desktop cu 20KW și mai sus și controlere cu casete portabile cu 20KW și mai jos; Este format dintr-un controler și un filtru. Funcția principală a unui controler de frecvență variabilă este de a converti o undă sinusoidală de frecvență de putere de 380 V sau 200 V AC cu amplitudine și frecvență fixe într-o undă sinusoidală cu amplitudine și frecvență reglabile. Și oferă energie pentru întregul echipament. Funcția transformatorului de excitație este de a ridica tensiunea de ieșire de către sursa de alimentare cu frecvență variabilă la tensiunea de testare corespunzătoare. Reactorul de-înaltă tensiune L este o componentă importantă a circuitului rezonant. Când frecvența de putere este egală cu 1/(2 π√ LCX), aceasta suferă rezonanță în serie cu proba de testare CX.
Thedispozitiv de testare a rezonanței în serie cu frecvență variabilăeste potrivit pentru testarea tensiunii de rezistență AC a cablurilor de alimentare din polietilenă de 10KV, 35KV, 110KV, 220KV și 500KV. Potrivit pentru testarea tensiunii de rezistență AC de 60KV, 220KV și 500KV GIS. Potrivit pentru testarea tensiunii de rezistență la frecvența de alimentare a transformatoarelor mari și a grupurilor electrogene; Testarea tensiunii de rezistență prin inducție pentru transformatoare de putere; Măsurarea rezistenței de împământare.
Principiul de funcționare al dispozitivului de testare a rezonanței în serie de conversie a frecvenței
Prin ajustarea frecvenței de ieșire a controlerului de frecvență variabilă, are loc rezonanța între inductanța L a reactorului din circuit și capacitatea C a probei de testare, iar tensiunea de rezonanță este tensiunea aplicată probei de testare. Sursa de alimentare este furnizată prin controlerul de modulație a frecvenței, iar tensiunea de testare este inițial mărită de transformatorul de excitație pentru a aplica tensiune înaltă la reactorul L și la proba de testare CX. Prin schimbarea frecvenței de ieșire a controlerului de modulație a frecvenței, circuitul este în stare de rezonanță serie; Frecvența de rezonanță a circuitului depinde de capacitatea CX a probei de testat și de inductanța L a reactorului. Reglați tensiunea de ieșire a controlerului de frecvență variabilă pentru a obține valoarea necesară a tensiunii de înaltă tensiune pe proba de testare.
Caracteristicile dispozitivului de testare a rezonanței în serie cu frecvență variabilă
1. Stabilitate și fiabilitate ridicate. Sistemul adoptă componente de putere importate ca nucleu al conversiei puterii, cu ieșire stabilă de tensiune și frecvență, design rezonabil de compatibilitate electromagnetică și funcții complete de protecție. După mai multe teste de scurtcircuit de înaltă tensiune direct la masă, sistemul rămâne intact și, în același timp, sistemul are și o capacitate puternică de suprasarcină.
2. Funcția de reglare automată este puternică. Când sistemul este reglat automat, acesta scanează automat de la 30Hz la 300Hz și afișează curba de baleiaj, permițând utilizatorilor să vadă intuitiv procesul de reglare al sistemului; După ce se termină măsurarea frecvenței, sistemul efectuează o măturare fină a frecvenței cu o rezoluție de 0,01 Hz în intervalul său de ± 5 Hz pe baza punctului de frecvență de rezonanță găsit preliminar de măturare și, în final, blochează cu precizie frecvența de rezonanță.
3. Suportă mai multe moduri experimentale. Sistemul acceptă moduri de testare precum „acord automat+reglare manuală a tensiunii”, „reglare automată+reglare automată a tensiunii”, „reglare manuală+reglare manuală a tensiunii”, etc. Se recomandă utilizarea modului „reglare automată+reglare manuală a tensiunii”, care poate găsi rapid punctul de rezonanță și controla procesul de testare prin reglarea manuală a tensiunii, cu o siguranță mai mare.
4. Sistemul are o interfață de interacțiune cu computer-foarte ușor de utilizat-. Setările parametrilor experimentali, controlul experimental și rezultatele experimentale sunt afișate pe același ecran, care este intuitiv și clar și are funcții de sincronizare automată și prompt de operare. Operarea și afișarea completă a ecranului tactil, cu funcția de salvare și interogare a datelor de testare
5. Funcția de protecție este completă. Echipat cu protecție la poziția zero (interzicerea pornirii sistemului atunci când butonul de control al ieșirii tensiunii nu este în poziția zero), protecție la supratensiune, protecție la supracurent, protecție împotriva fulgerului și alte funcții, asigurând fiabilitatea sistemului
