Care este principiul testării rezistenței DC? Wuhan UHV este specializată în producțieTestere de rezistență DCcu o gamă largă de opțiuni de produse. Când căutați un tester de rezistență DC, alegeți Wuhan UHV.
TheTester de rezistență DCpentru înfășurările transformatoarelor este un element de testare esențial pentru transformatoare după predare, reparații majore și modificări ale comutatoarelor. Măsurând rezistența DC a înfășurării transformatorului, se poate verifica calitatea sudurii sau conexiunii cablurilor, prezența scurtcircuitelor între spire sau a circuitelor deschise în înfășurare și contactul bun al comutatorului de reglaje.

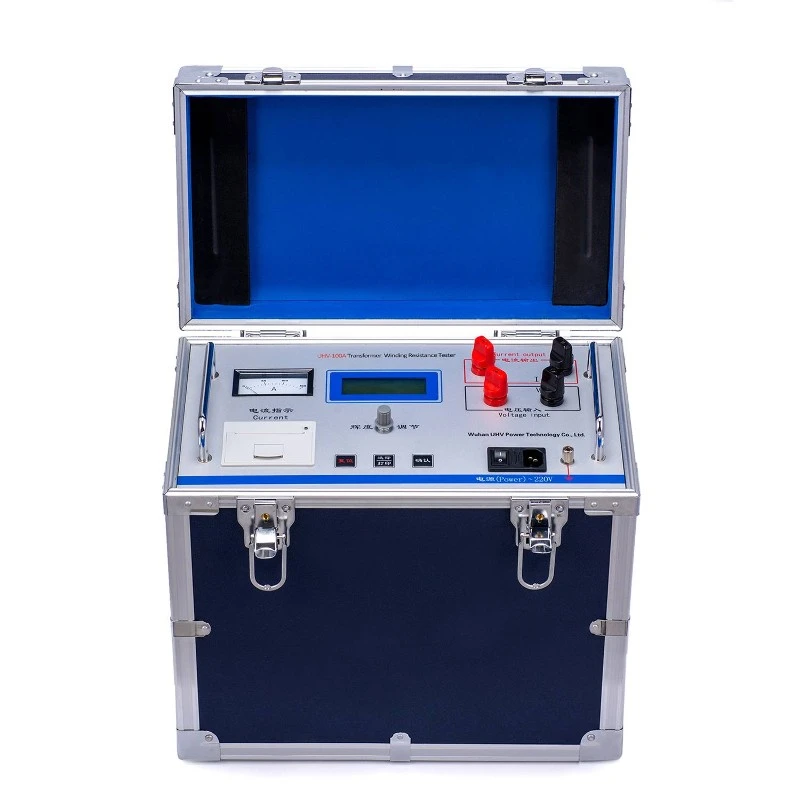

Rezistența DC a transformatoarelor este un element de măsurare necesar pentru produse semi-finite și finite în fabricarea transformatoarelor, testarea în fabrică, instalarea, reparațiile majore, modificările comutatoarelor, testarea predării și testarea preventivă de către departamentele de energie electrică. Este posibil să se verifice calitatea sudurii îmbinărilor de înfășurare și dacă există un scurtcircuit de viraj în înfășurare. De asemenea, poate detecta dacă diferitele poziții ale comutatorului de tensiune sunt în contact bun, dacă poziția reală a comutatorului de reglaj se potrivește cu poziția indicată, dacă cablul principal este rupt și dacă există fire rupte atunci când mai multe fire sunt înfășurate împreună. Pentru a satisface nevoile de măsurare rapidă a rezistenței DC transformatorului, compania noastră a dezvoltat UHV-100ATester de rezistență DC. Acest instrument adoptă o nouă tehnologie de putere, care are caracteristicile dimensiunilor mici, greutății ușoare, curentului de ieșire mare, repetabilitate bună, capacitate puternică anti-interferențe și funcție de protecție completă. Întreaga mașină este controlată de un microcontroler-de mare viteză, cu un grad ridicat de automatizare și funcții automate de descărcare și alarmă de descărcare. Instrumentul are o precizie ridicată de testare, o operare ușoară și poate realiza măsurarea rapidă a rezistenței directe a transformatorului.
TheTester de rezistență DCeste o nouă generație de instrumente de testare a rezistenței DC a transformatorului, care poate selecta automat curentul de testare în funcție de diferite modele de transformatoare de putere și poate afișa rezultatele testului la cea mai rapidă viteză. Testerul de rezistență DC are funcții precum indicatori de încărcare și descărcare, iar utilizarea unui afișaj LCD face ca instrumentul să aibă o interfață umană-bună, ceea ce îl face echipamentul preferat pentru lucrările de testare a rezistenței DC. Testerul de rezistență DC este un produs de înlocuire de-înaltă precizie pentru podul DC cu un singur braț și dublu. Instrumentul adoptă o tehnologie avansată de alimentare cu comutare, iar viteza sa de măsurare este de peste 100 de ori mai mare decât cea a unui pod. Partea de afișare afișează rezultatele măsurătorii pe un afișaj LCD cu cristale lichide cu patru cifre și jumătate, iar cristalul lichid LCD cu trei cifre și jumătate afișează temperatura ambiantă sau valoarea curentului de testare, depășind dezavantajul altor produse similare care sunt incomod de citit sub lumina soarelui. În același timp, are o funcție de stingere automată a arcului. Testerul rapid de rezistență CC 3A are avantajele măsurării vitezei rapide, preciziei ridicate, afișajului intuitiv, capacitate puternică anti-interferențe, dimensiuni reduse, consum redus de energie, date de testare stabile și fiabile și nu este afectat de factorii umani. Instrumentul este echipat cu un pachet de baterii reîncărcabile (12 V), care poate fi utilizat atât pentru AC, cât și pentru DC, ceea ce îl face convenabil pentru-testarea la fața locului și pe teren.
Aplicarea testerului de rezistență DC
Testerul de rezistență la împământare în curent continuu este un instrument ideal pentru măsurarea rezistenței în curent continuu a diferitelor sarcini inductive, cum ar fi transformatoare de putere, motoare mari și transformatoare, precum și rezistența de contact a comutatoarelor de -joasă tensiune și rezistența interfeței firelor, cablurilor sau sudurilor.
Precauții
1. Înainte de a testa comutatorul fără-sarcină al transformatorului, acesta trebuie resetat. După ce descărcarea este completă, sunetul de alarmă ar trebui să se oprească mai mult de 10 secunde înainte de a comuta comutatorul.
2. Înainte de a deconecta, asigurați-vă că așteptați să se termine descărcarea și să se oprească sunetul de alarmă. Cel mai bine este să așteptați mai mult de 10 secunde înainte de a vă deconecta pentru a vă asigura că încărcarea este complet eliberată.
3. Când selectați curentul, consultați intervalul din coloana cu specificații tehnice și nu îl utilizați dincolo sau sub interval. Când curentul depășește valoarea prestabilită, instrumentul rămâne în starea de „încărcare”. Când intervalul este insuficient, se afișează „curent prea scăzut”. Când apar aceste două stări, confirmați intervalul și selectați curentul adecvat pentru testare.
4. Acordați atenție intervalului atunci când utilizați metoda de asistență magnetică. Deoarece două bobine de-înaltă tensiune sunt conectate în paralel și una este conectată în serie, la întregul circuit de testare se adaugă de 1,5 ori rezistența bobinei de înaltă-tensiune, iar selecția intervalului trebuie luată în considerare. Dacă curentul de ieșire nu poate atinge valoarea setată sau este instabil atunci când este utilizat în afara intervalului.
5. Când contactele scurte ale celor trei fire ale metodei de asistență magnetică sunt îndepărtate după descărcare, poate exista curent rezidual, care poate provoca aprindere și descărcare în timpul demontării. Acesta este un fenomen normal.
6. Când conectați clema de testare la terminalul de ieșire al înfășurării transformatorului, este important să rețineți că terminalul de ieșire este expus la aer pentru o lungă perioadă de timp, iar suprafața terminalului de ieșire este acoperită cu o peliculă de oxid, ceea ce poate cauza rezultate de măsurare instabile sau inexacte. Prin urmare, la cablare, trebuie acordată atenție curățării filmului de oxid sau, după conectarea clemei de testare la terminalul de ieșire, răsuciți ferm clema de testare de câteva ori pentru a tăia filmul de oxid pentru a asigura o conexiune bună.
