Selecția deechipamente de testare a cablurilora fost mult timp dominată de doi parametri: nivelul de tensiune și aria secțiunii transversale. Dar, în inginerie practică, adevăratul determinant al faptului că un set de echipamente poate fi „mutat”, măsurat cu precizie și utilizat este adesea lungimea cablului. Wuhan UHV Power Technology Co., Ltd. a verificat în mod repetat o decizie în anii săi de serviciu la fața locului: lungimea nu este doar punctul de plecare pentru calcularea capacității de testare, ci și punctul de referință pentru schemele de configurare a echipamentelor. Alegerea unui interval de lungime greșit poate duce la forme de undă neclare și la identificarea dificilă a punctelor de defect, iar în cazuri severe, întregul dispozitiv rezonant poate să nu vibreze din cauza nepotrivirii frecvenței în timpul testului.
Lungimea determină principiul de testare, nu doar domeniul de măsurare

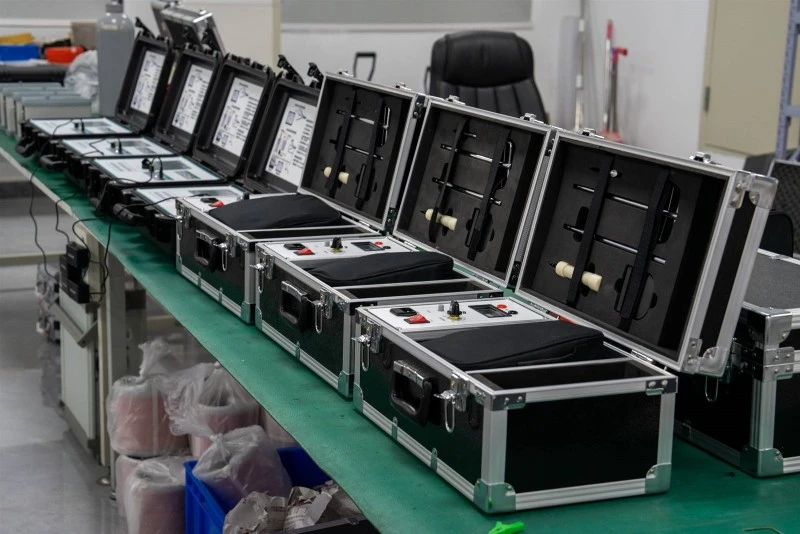

Primul pas în diagnosticarea defecțiunii cablului este selectarea metodei corecte de testare pe baza lungimii cablului și a naturii defecțiunii. Pentru metoda impulsului de joasă tensiune, distanța de testare este direct limitată de relația de potrivire dintre lățimea impulsului și rata de eșantionare. Când Wuhan UHVlocalizator defecțiuni de cabluadoptă metoda impulsului de joasă tensiune, distanța maximă de testare poate ajunge la 60 km, iar distanța maximă a metodei flashover de înaltă tensiune este de 40 km, cu o eroare de poziționare controlată în 20 cm. Acest indicator înseamnă că pentru cablurile cu o lungime mai mică de 60 km, echipamentul are capacitate de acoperire completă; Dar dacă lungimea reală a cablului este mult mai mică decât intervalul selectat, forma de undă reflectată va fi comprimată într-un colț al ecranului, iar reflexiile slabe ale defectului sunt ușor înecate de zgomot.
O concepție greșită mai frecventă în practică apare în testarea cablurilor scurte. Când lungimea cablului este mai mică de 100 de metri, dacă setarea de distanță lungă este încă utilizată, pulsul incident și pulsul reflectat sunt prea apropiate în domeniul temporal, iar instrumentul este dificil să le separe în mod eficient pe cele două. Echipa post-vânzare UHV din Wuhan a efectuat odată un test de rezistență la tensiune pe un cablu cu trei fire de 10 kV care avea o lungime mai mică de 2 kilometri. În timpul etapei de confirmare a parametrilor, tehnicienii au ajustat combinația de reactoare în funcție de lungimea reală pentru a evita distorsiunea formei de undă cauzată de „tragerea unei mașini mici cu un cal mare”.
Test de rezistență la tensiune: condensatorul contează în spatele lungimii
Dacă localizarea defecțiunii este o chestiune de „a vedea clar”, atunci testarea rezistenței la tensiune este o chestiune de „a fi capabil să se miște”. Cu cât cablul este mai lung, cu atât capacitatea echivalentă este mai mare, iar capacitatea reactivă necesară pentru test crește liniar. Luând ca exemplu un cablu de 10 kV/300 mm², pentru fiecare creștere cu 1 km în lungime, capacitatea crește cu aproximativ 0,376 μ F. Seria UHV dispozitiv de rezonanță serie cu frecvență variabilădin Wuhan UHV a încorporat această relație în logica de selecție în timpul fazei de proiectare: un set de dispozitive cu o capacitate nominală de 75 kVA/75 kV corespunde unei lungimi de testare maximă de 1,5 km pentru cablurile de 10 kV/300 mm²; când capacitatea este mărită la 540kVA/270kV, lungimea cablului care poate fi acoperită la același nivel de tensiune este extinsă la 4,5 km.
Corespondența dintre capacitate și lungime nu este doar o extrapolare liniară. Condițiile de constrângere pentru frecvența de rezonanță sunt mai stricte decât capacitatea. Dispozitivele rezonante portabile convenționale de la fața locului necesită, de obicei, ca lungimea cablului testat să fie nu mai mică de 80 până la 150 de metri. Sub acest prag, frecvența de rezonanță a sistemului poate depăși cu ușurință fereastra de lucru de 30-300Hz, făcând imposibilă stabilirea condițiilor de rezonanță. Când Wuhan UHV a configurat un 45kWdispozitiv de rezonanță în seriepentru clienții din Xinjiang, a luat în considerare în mod clar cererea dublă de „6 kilometri actuali și viitor mai lung” și a rezervat spațiu pentru extinderea lungimii testului prin suplimentarea reactoarelor. Esența acestui concept de design este că lungimea determină configurația de bază, dar selecția trebuie să lase loc pentru posibile modificări de lungime în viitor.
De la „măsurabil” la „precise”: semnificația practică a gradării lungimii
Setarea de gradare „distanță scurtă distanță medie distanță lungă” a tester de erori de cablu pare să fie o schimbare a intervalului, în timp ce logica profundă este o alegere activă pentru acuratețea eșantionării. Wuhan UHV continuă această abordare în proiectarea produsului, cu echipamente care acceptă mai multe opțiuni de distanță de testare, variind de la 50 m la 60 km. Modul „distanță scurtă” este potrivit pentru localizarea defecțiunii pe o rază de 1 km, unde lățimea pulsului este îngustă și rezoluția este mare, permițând rezoluția clară a diferențelor subtile de reflexie la câțiva metri; „Raza medie” acoperă 1 până la 3 km; „Raza lungă” este folosită pentru linii de la 3 la 16 km și mai sus, îmbunătățind capacitatea de a capta ecouri la distanță lungă prin creșterea lățimii pulsului, cu prețul unei scăderi corespunzătoare a rezoluției.
Valoarea inginerească a acestei strategii de gradare este că forțează operatorii să determine lungimea aproximativă a cablului înainte de testare. Datele tehnice ale Wuhan UHV subliniază în mod repetat condiția prealabilă a verificării vitezei undei - dacă viteza undei a cablului testat este necunoscută, pentru calibrare trebuie utilizat un cablu standard de același tip și lungime cunoscută. Scopul calibrării nu este doar acela de a obține valori precise ale vitezei undei, ci și de a confirma dacă setarea actuală a intervalului se potrivește cu lungimea reală a cablului. O viteză a undei calibrată la o gamă de 2 km poate prezenta abateri semnificative din cauza efectelor de lărgire a pulsului atunci când este plasată la o gamă de 20 km.
Logica de bază a configurației personalizate
Practica de selecție a Wuhan UHV a dezvăluit un principiu care a fost mult timp trecut cu vederea de către industrie: selecțiaechipamente de testare a cablurilorîncepe cu lungimea și se termină cu lungimea. Nivelul de tensiune determină cerințele de rezistență pentru tensiunea de rezistență a izolației, în timp ce aria secțiunii transversale afectează acuratețea calculului capacității. Cu toate acestea, lungimea determină cât de mare ar trebui să fie echipamentul, câte reactoare trebuie instalate și ce interval ar trebui setat. În mai multe cazuri de service la fața locului din Wuhan UHV, tehnicienii confirmă mai întâi lungimea reală de așezare a cablului la sosire, mai degrabă decât să se bazeze doar pe desenele de proiectare. Tocmai pentru că diferența dintre lungimea desenului și lungimea de completare este adesea suficientă pentru a schimba schema de combinație a întregului dispozitiv rezonant.
Pentru unitățile de operare și întreținere prin cablu, întrebarea cea mai practică la selectare nu este „câte cabluri kV trebuie să fac la cel mai înalt”, ci „cât de lung este cel mai lung cablu cu care mă confrunt în viața mea de zi cu zi și cât de scurt este cel mai scurt”. Intervalul dintre aceste două extreme este adevărata întrebare la care trebuie să se răspundă la configurarea unui set de echipamente.
