Tester de protecție a releuluieste un instrument de bază indispensabil în întreținerea și calibrarea echipamentelor secundare din sistemul de alimentare. Confruntat cu o mare varietate de instrumente de testare de pe piata, modul de a alege un model potrivit in functie de tipul de releu testat este un pas important in asigurarea functionarii corecte a dispozitivelor de protectie si asigurarea functionarii sigure si stabile a retelei electrice.
Releele sunt „prima linie de apărare” pentru protecția sistemului de alimentare. În funcție de principiile lor de funcționare și de generațiile tehnologice, acestea pot fi de obicei împărțite în patru categorii: relee electromagnetice, relee statice, dispozitive de protecție pentru microcalculatoare și dispozitive de protecție digitală optică pentru substații inteligente. Diferite tipuri de relee au propriul accent pe capacitatea de ieșire, cerințele de precizie și suportul pentru protocolul de comunicare al testerului. Acest articol combină sistemul de produse Wuhan UHV Power Technology Co., Ltd. pentru a sublinia ideile de bază pentru selectarea releelor după tip.
Releu electromagnetic: ieșirea de curent ridicat este cheia
Releele electromagnetice aparțin componentelor timpurii de protecție, cu o structură robustă și un principiu de funcționare relativ simplu. Cu toate acestea, bobina lor de curent are o impedanță de sarcină mare, ceea ce impune cerințe mai mari asupra capacității de ieșire curentă a testerului în timpul testării. Dacă puterea de ieșire a testerului este insuficientă, acesta nu va putea conduce releul să funcționeze în mod fiabil, rezultând rezultate distorsionate ale testului. Prin urmare, pentru testarea releelor electromagnetice, trebuie să se acorde prioritate capacității de ieșire a curentului și capacității de volți amperi a testerului pentru a se asigura că are suficientă capacitate de antrenare a sarcinii mari.
UHV-702tester de protecție a releului pentru microcomputerpentru Wuhan UHV a demonstrat o performanță remarcabilă în acest sens. Dispozitivul adoptă o arhitectură cu două cipuri DSP+FPGA, cu un curent alternativ maxim de 40A (monofazat) și maxim 120A atunci când este conectat în trei paralel. Precizia curentului este de ± 0,05%, iar eroarea de fază este mai mică sau egală cu 0,3 grade, ceea ce poate îndeplini cerințele de verificare ale diferitelor dispozitive de protecție electromagnetică. Pentru utilizatorii care trebuie să echilibreze atât releele electromagnetice vechi, cât și dispozitivele moderne de protecție a microcomputerelor, gama largă de ieșire de UHV-702 poate acoperi nevoile de testare ale mai multor generații de echipamente, evitând achizițiile repetate din cauza înlocuirii echipamentelor.
Releu static: precizia și controlul fazei sunt esențiale
Releele statice folosesc componente semiconductoare pentru a forma circuite logice de protecție. În comparație cu releele electromagnetice, acestea au o viteză de funcționare mai mare și un consum mai mic de energie, dar necesită o precizie mai mare de ieșire și capacități de control al fazei de la tester. Componentele direcționale și de impedanță din releele statice necesită un control precis al unghiului de fază pentru a verifica caracteristicile lor de funcționare, iar precizia de reglare a fazei a testerului determină în mod direct fiabilitatea rezultatelor testului.
UHV-1200tester de protectie cu releepentru Wuhan UHV se caracterizează printr-o capacitate de ieșire de microcurent la nivel de 0,1 mA și funcționează excelent în scenarii care necesită un control fin al curentului, cum ar fi noile conexiuni la rețea de energie și sisteme de stocare a energiei. Această capacitate are o semnificație practică pentru testarea componentelor curente cu sensibilitate ridicată în releele statice.
Dispozitiv de protecție bazat pe microcomputer: funcționalitatea software și capacitatea de comunicare determină adâncimea testării
Dispozitivele de protecție bazate pe microcalculatoare sunt configurația curentă în stațiile curente, iar logica lor de protecție este implementată de algoritmi software. Testerul nu trebuie doar să ofere o ieșire analogică de înaltă precizie, dar trebuie să aibă și capacitatea de a comunica digital cu dispozitivul de protecție. Pentru protecția convențională la supracurent de linie, protecția diferențială a transformatorului etc., testerul trebuie să aibă capacitatea de a scoate curent și tensiune trifazat simultan; Pentru protecția complexă a liniilor de microcalculatoare care implică canale de înaltă frecvență și protecție longitudinală cu fibră optică, testerul trebuie să aibă funcții avansate, cum ar fi simularea sursei de alimentare cu două fețe, oscilația sistemului și transmiterea și recepția de mesaje digitale.
În ceea ce privește configurația canalului, testerele trifazate/cu patru faze (4 tensiuni+3 curent) sunt echipamente standard tradiționale, care pot îndeplini majoritatea cerințelor de testare de rutină, cum ar fi protecția liniei și protecția de rezervă a transformatorului; Testerul cu șase faze (curenți cu 6 tensiuni+6) este potrivit pentru scenarii complexe, cum ar fi protecția diferențială a transformatorului și dispozitivele de comutare automată de rezervă. Nu este nevoie să inversați linia în timpul testării, iar eficiența este îmbunătățită semnificativ.

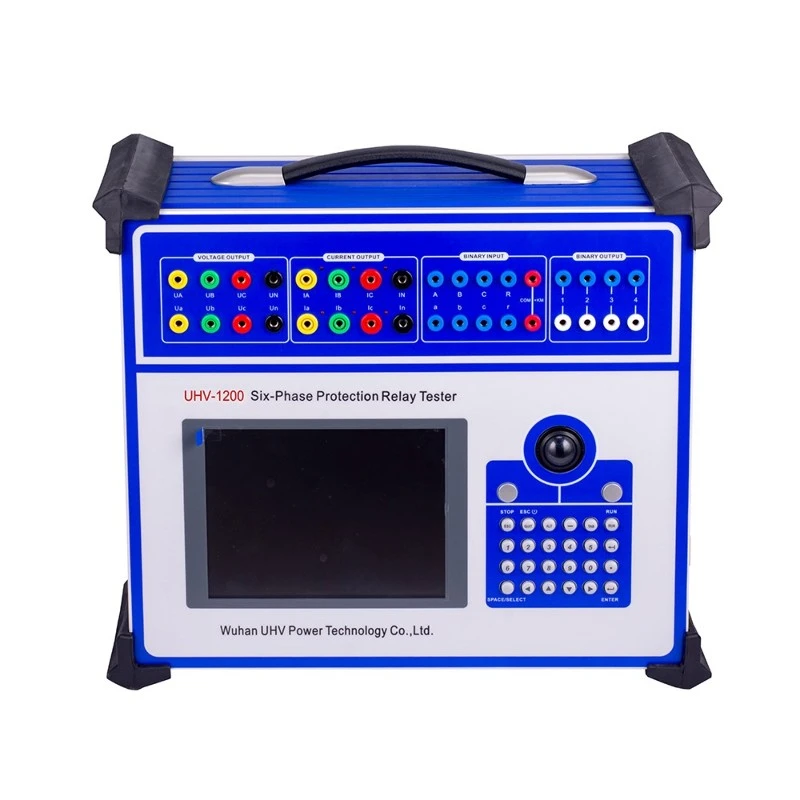

Thetester de protecție cu releu pentru microcomputer în șase fazepentru Wuhan UHV poate simula mai multe defecțiuni de circuit simultan, cu o capacitate de ieșire de tensiune în șase faze și curent în șase faze. Nucleul său se află în procesorul de semnal digital DSP și amplificatorul de putere liniar modular, obținând un răspuns de înaltă frecvență de 1200 Hz și simularea instantanee a defecțiunilor la un nivel de 0,2 ms. În depanarea noilor stații de energie, funcția de testare a secvenței de stare a echipamentului poate construi un scenariu de defecțiune compozit care include fluctuații de frecvență, inversare a puterii și suprapunere armonică. De exemplu, atunci când se simulează o defecțiune de linie de 35 kV într-o centrală fotovoltaică, poate scoate curent de scurtcircuit simetric, curent de atenuare care conține a doua armonică și poate declanșa reînchiderea în secvență. Întregul proces înregistrează automat timpul de acțiune de protecție, iar eroarea este controlată în 1 ms.
Dispozitiv de protecție digitală optică: compatibilitatea protocolului și acuratețea sincronizării sunt praguri dure
Substația inteligentă adoptă standardul IEC 61850, iar dispozitivul de protecție primește valori de eșantionare (SV) și mesaje GOOSE prin Ethernet prin fibră optică. Testerele analogice tradiționale nu pot fi conectate direct. Pentru testarea acestui tip de echipament este necesar să folosiți un tester de protecție digitală optic cu relee. Pentru scenariile care necesită testare convenabilă la fața locului, un tester de protecție a releului digital optic portabil este o alegere practică. Dacă este utilizat pentru testarea cuprinzătoare a substațiilor inteligente cu niveluri de tensiune de 110 kV și mai sus, testerul digital optic al substației inteligente este mai potrivit.
Două dimensiuni de luat în considerare la alegere
Pe lângă potrivirea funcțiilor de bază în funcție de tipurile de relee, nivelul de tensiune și portabilitatea sunt, de asemenea, factori practici care trebuie echilibrați în selecție. În ceea ce privește nivelurile de tensiune, testerele monofazate sau portabile pot fi utilizate pentru rețelele de distribuție de 10 kV și mai mici, iar echipamentele de precizie de 0,2 nivel sunt recomandate pentru sistemele de 110 kV și mai sus. Stațiile inteligente și proiectele de ultra-înaltă tensiune necesită modele care suportă simularea complexă a defecțiunilor. În ceea ce privește portabilitatea, echipamentele folosite la fața locului ar trebui să aibă caracteristici ușoare și robuste, în timp ce echipamentele utilizate în laborator pentru utilizare fixă pot acorda prioritate scalabilității și stabilității.
De la electromagnetic la optic digital, fiecare tranziție generațională în tehnologia releelor a prezentat noi cerințe pentru instrumentele de testare. Logica de bază a selecției este întotdeauna de a „determina planul de testare pe baza obiectului testat” - pentru a clarifica tipul releului, funcția de protecție, protocolul de comunicație și nivelul de tensiune, apoi potriviți capacitatea de ieșire, configurația canalului și funcția software a testerului în consecință, pentru a asigura calitatea testării, realizând în același timp o configurație rezonabilă a investiției în echipamente.
