Structura complet închisă a întrerupătoarelor GIS face selecția echipamentelor de testare mult mai complexă decât cea a echipamentelor de tip deschis. Carcasa metalică acoperă contactul vizibil al contactelor, iar circuitul paralel cauzat de împământarea cu două capete poate „scufunda” semnalele de deschidere și închidere. Alegerea echipamentului greșit duce adesea la date măsurate distorsionate sau chiar invalide. Deci, în fața gamei diverse de instrumente de testare de pe piață, din ce dimensiuni ar trebui să facem judecăți?
Primul prag: Semnalul poate fi „văzut” în condiții de împământare cu două terminale

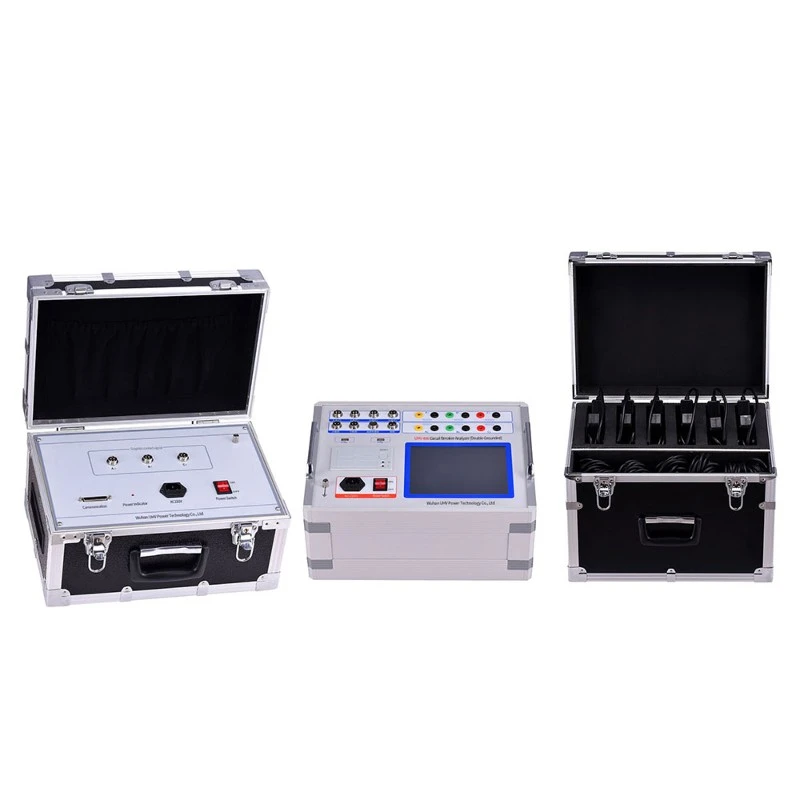

Obstacolul principal în calea testării întrerupătoarelor GIS vine de la împământarea de siguranță în sine. Conform reglementărilor, ambele părți ale echipamentului trebuie să fie împământate în mod fiabil în timpul testării, dar rezistența circuitului de împământare este de obicei mult mai mică decât rezistența de contact a fracturii. Instrumentele convenționale sunt greu de distins dacă fractura este cu adevărat spartă sau ocolită de firul de împământare. Prin urmare, primul indicator greu de selecție este dacă echipamentul are o adevărată capacitate de măsurare a împământului cu două capete. Luând UHV-406tester de caracteristici dinamice a comutatorului de înaltă tensiunede exemplu, de la Wuhan UHV Power Technology Co., Ltd., instrumentul este echipat special cu un port de măsurare a metodei de inducție cu două capete GIS, care poate capta semnale cum ar fi timpul de deschidere și închidere și să sară fără a elimina împământarea de siguranță. Suportă, de asemenea, 12 fracturi de contact metalice și 3 măsurători cu două capete împământate. Circuitul intern anti-interferență este proiectat pentru mediul electromagnetic al substațiilor de 800 kV. Dacă un tester poate fi folosit doar pentru împământare cu un singur capăt sau necesită îndepărtarea temporară a firelor de împământare pentru a funcționa, utilizarea sa practică pe site-urile GIS va fi mult redusă.
A doua competență de bază: rezoluția în timp și capturarea tranzitorie
Deschiderea și închiderea unui întrerupător este o acțiune la nivel de milisecunde, iar diferențele de respingere și sincronicitate sunt adesea ascunse în modificările formei de undă la nivel de microsecunde. La selectare, rezoluția de timp nu ar trebui să fie limitată la ordinul de 0,1 ms. Rezoluția în timp a tensiunii ultra-înalte din Wuhan UHV-406 ajunge la 0,01 ms, iar măsurarea vitezei acoperă 0,01-20,00 m/s, ceea ce poate caracteriza în mod eficient parametri precum numărul de sărituri și diferite faze în timpul procesului de deschidere și închidere a întrerupătoarelor GIS. Articolul tehnic al companiei a dezvăluit în continuare că tester de caracteristici a comutatorului de înaltă tensiuneintegrează eșantionarea completă a formei de undă și algoritmul de urmărire a traiectoriei AI, care poate măsura mai mult de 20 de parametri de bază de întreruptoare de circuit de la 10 kV la 1100 kV cu o precizie de timp de ± 0,1 ms. A finalizat 48 de seturi de teste caracteristice de deschidere și închidere a comutatoarelor GIS în proiectul de ultra-înaltă tensiune Qinghai Henan ± 800kV și a diagnosticat 3 seturi de timp de respingere a întrerupătorului care depășesc defecte. În spatele indicatorului de precizie se află linia de graniță între dacă acesta poate fi actualizat de la „acțiuni vizibile” la „identificarea cu precizie a defectelor”.
Al treilea articol: Adaptabilitate între senzori și GIS în spații înguste
Componentele de transmisie ale întrerupătoarelor GIS sunt închise în camere de gaz, iar spațiul de instalare pentru senzori este extrem de limitat. Structurile diferite necesită principii de măsurare diferite pentru a se potrivi. La selectare, trebuie să se acorde prioritate dacă echipamentul este compatibil cu diferiți senzori, cum ar fi senzori liniari, de rotație și de accelerație, precum și dacă sunt furnizate componente adaptoare specifice GIS. UHV-406 oferă o soluție relativ completă la nivel de senzor: un senzor liniar cu o gamă de 50 mm și o rezoluție de 0,1 mm, un senzor rotativ cu o cursă efectivă de 345 de grade și o rezoluție de 0,08 grade, un senzor de accelerație cu o gamă de 0-300 mm și poate fi comutat în mod flexibil pe site-ul mecanismului de întrerupător.
Echipament de testare a rezistenței la tensiune: o selecție potrivită care nu poate fi ignorată
Predarea și testarea preventivă a întrerupătoarelor GIS nu includ doar caracteristici mecanice, ci implică și tensiune de rezistență AC. Dacă se concentrează doar pe testerul de caracteristici mecanice și se neglijează dispozitivul de rezistență la presiune în timpul selecției, site-ul se va confrunta în continuare cu dilema nepotrivirii echipamentelor. Testarea tensiunii de rezistență a GIS are cerințe specifice pentru configurația reactorului și intervalul de frecvență. Thedispozitiv de testare a rezonanței de conversie a frecvențeide Wuhan UHV poate finaliza testul de tensiune de rezistență GIS AC. La selectare, caracteristicile mecanice și echipamentele rezistente la presiune ar trebui evaluate în ansamblu pentru a evalua capacitatea de potrivire a furnizorului, evitând problemele de interfață și coordonarea la fața locului cauzate de gruparea cu mai multe mărci.
Anti interferențe și buclă închisă de date: punctul de referință implicit al eficienței la fața locului
Mediul electromagnetic din interiorul stației GIS este dens, iar designul anti-interferență al instrumentului de testare determină în mod direct dacă datele sunt măsurate cu acuratețe dintr-o singură mișcare. Între timp, întreținerea la fața locului se bazează tot mai mult pe trasabilitatea datelor de testare. La selectare, trebuie acordată atenție dacă dispozitivul are un modul anti-interferență încorporat și dacă acceptă generarea automată a rapoartelor și exportul de date. UHV-406 este proiectat pentru anti-interferențe în scenarii de substație de 800 kV, iar întreaga mașină este ușor de mutat și de operat la fața locului. La nivel de serviciu, Wuhan UHV promite să recomande configurații de potrivire bazate pe tipul, nivelul de tensiune și mediul la fața locului al echipamentului testat din etapa de selecție și consultare timpurie și să ofere instruire operațională și suport tehnic după vânzare. Aceasta este o garanție practică pentru unitățile de operare și întreținere la nivel de oraș care nu au echipe de testare dedicate, pe lângă echipamente.
În cele din urmă, logica de selecție aEchipamente de testare a întrerupătoarelor GIS ar trebui să se învârte în jurul a trei niveluri: dacă poate fi utilizat la fața locului, dacă datele sunt exacte și dacă problema poate fi determinată. Capacitatea de măsurare a împământării cu două capete rezolvă problema „dacă poate fi folosită”, precizia timpului la nivel de milisecunde rezolvă problema „ineciziei”, iar adaptarea senzorului și diagnosticarea inteligentă rezolvă problema „dacă poate fi judecat sau nu”. Integrarea caracteristicilor mecanice și a echipamentelor rezistente la presiune în același sistem de furnizor pentru evaluarea potrivirii este pasul care afectează cu adevărat ritmul testării la fața locului după livrarea echipamentelor.
