În operarea și întreținerea echipamentelor electrice de înaltă tensiune,detectarea descărcării parțialeeste mijlocul de bază pentru a determina starea izolației și a preveni defecțiunile bruște. Dar odată cu diversificarea nevoilor de detectare, o adevărată problemă se află în fața echipei de operare și întreținere: cum să alegi între monitorizarea online și detectarea offline?
Pentru a răspunde la această întrebare, este necesar să înțelegem mai întâi diferențele fundamentale de logica tehnică dintre cele două. Detectarea offline izolează echipamentul de rețeaua electrică, aplică tensiune externă controlabilă pentru măsurare, are zgomot de fond extrem de scăzut, sensibilitate ridicată la detecție și precizie de poziționare a defectelor și a fost mult timp o practică standard în testarea echipamentelor din fabrică, acceptarea predării și întreținerea planificată. Standardul internațional IEC 60270 are reglementări clare privind procesul de testare. Monitorizarea online ia o cale diferită - senzorii sunt instalați permanent sau semipermanent pe echipamente, colectând continuu semnale de descărcare parțială în timp ce echipamentul funcționează cu curent, fără a fi nevoie de întreruperi de curent. Poate capta descărcări intermitente care apar numai în condiții reale de lucru și poate realiza analize de tendințe și avertizare timpurie prin acumularea de date pe termen lung.
Ambele au propriile lor avantaje. Datele practicilor din industrie arată că „strategia hibridă” care combină monitorizarea online și detectarea offline poate reduce defecțiunile neplanificate de izolație cu aproximativ 40% și poate economisi cheltuielile de întreținere cu aproximativ 25%. Problema este că echiparea a două sisteme independente simultan nu este nici economică, nici practică, așa că un sistem integrat care poate găzdui ambele moduri devine o alegere mai practică.
Soluția integrată răspunde nevoilor reale

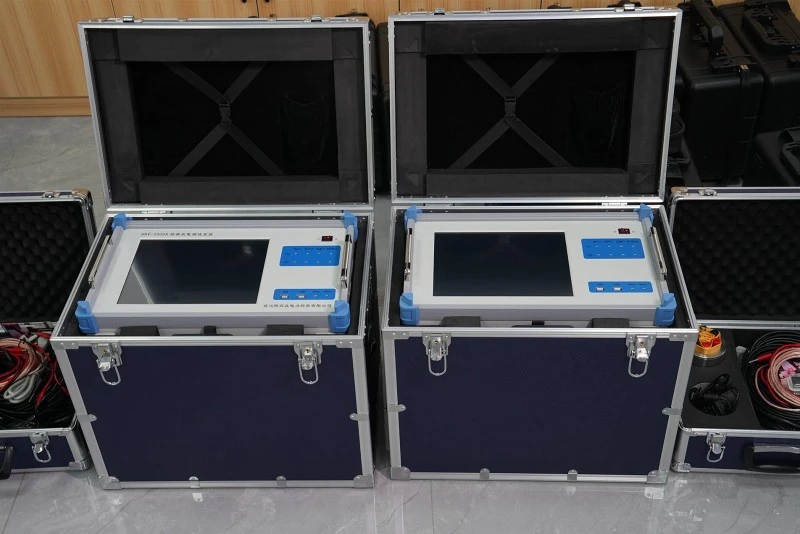

În domeniul echipamentelor de detectare a descărcării parțiale, Wuhan UHV Power Technology Co., Ltd. a oferit o abordare demnă de remarcat. UHV-2000Asistem de detectare a descărcării parțialeadoptă o arhitectură modulară și poate finaliza testarea cantitativă offline cu descărcare parțială a echipamentelor electrice de înaltă tensiune în condiții standard. Este potrivit pentru testarea tipului și testarea predării echipamentelor precum transformatoare, cabluri, bucșe, condensatoare, paratrăsnet, întrerupătoare etc. După selectarea modulului de monitorizare online, același sistem poate realiza monitorizarea online continuă a descărcării parțiale în transformatoare mari de putere și alte echipamente, realizând integrarea funcțiilor de măsurare, poziționare și monitorizare online.
Acest design abordează un punct central de durere: detectarea offline este sensibilă, dar limitată de ferestrele de întrerupere a curentului, în timp ce monitorizarea online este continuă, dar semnalul este ușor copleșit de zgomotul electromagnetic. Valoarea unui sistem integrat constă în faptul că echipa de operare și întreținere poate obține date de referință de înaltă precizie privind starea izolației în modul offline în timpul întreținerii întreruperilor de curent și poate urmări continuu tendințele de descărcare în modul online după punerea în funcțiune a echipamentului. Datele celor două moduri pot fi comparate și analizate pe aceeași platformă, evitând dificultatea judecății cauzată de calibrul datelor inconsecvente.
Performanță cheie și caracteristici tehnice
Din parametrii tehnici, sensibilitatea de detecție a UHV-2000A poate ajunge la 0,1pC, iar domeniul de măsurare acoperă 0,1pC până la 100000pC, ceea ce poate capta semnale slabe de descărcare în stadiul incipient al degradării izolației. Sistemul adoptă metoda curentului de puls ca principiu de detectare de bază, echipat cu un ecran tactil color TFT de 12 inchi, acceptă achiziție independentă sincronă pe 2 canale, iar comutarea intervalului acoperă 6 niveluri de la -40dB la 60dB.
În ceea ce privește procesarea semnalului și anti-interferențele, sistemul adoptă tehnologia electronică și computerizată modernă integrată pentru a realiza un proces complet de amplificare a semnalului (analogic, electronic, digital), filtrare, achiziție de date, afișare grafică și generare automată a rapoartelor de testare.
Considerații de selecție
Pentru echipa de operare și întreținere, atunci când alegeți asistem de testare a descărcării parțiale, acestea ar trebui să se concentreze pe următoarele aspecte: dacă sensibilitatea de detecție îndeplinește cerințele de evaluare a izolației echipamentului țintă; Sistemul are scalabilitate și acceptă upgrade-uri fără probleme de la offline la online pentru a evita investițiile duplicate; Capacitatea anti-interferență este suficientă pentru a face față unor medii electromagnetice complexe, cum ar fi substațiile; Capabilitățile de gestionare a datelor pot sprijini analiza tendințelor pe termen lung și gestionarea unificată a datelor cu mai multe dispozitive.
În tendința actuală de tranziție de la „întreținerea regulată” la „întreținerea bazată pe condiții” în industrie, un sistem care poate acoperi nevoile duale de diagnosticare offline și monitorizare online nu numai că reduce complexitatea achiziției de echipamente, dar oferă și o bază tehnică pentru managementul sănătății de-a lungul întregului ciclu de viață al echipamentelor.
