În gestionarea exploatării și întreținerii echipamentelor de înaltă tensiune, detectarea descărcărilor parțiale este un mijloc cheie de descoperire a pericolelor de izolație și de prevenire a defecțiunilor echipamentelor. Descărcarea parțială este o descărcare sau o scânteie care apare din cauza golurilor din structura materialului izolator sau a problemelor de conectare între electrozii conductivi. Amploarea sa este slabă și nu poate fi detectată direct de ochiul liber sau de alte simțuri. Trebuie surprins de instrumente specializate de înaltă sensibilitate. Conform statisticilor cercetării IEEE, aproximativ 80% dintre defecțiunile sistemelor de medie și înaltă tensiune sunt cauzate de descărcarea parțială. Prin urmare, alegerea unui sistem de încredere și foarte aplicabildetector cu descărcare parțialăeste esențială pentru asigurarea funcționării în siguranță a sistemului de alimentare. Deci, cum ar trebui utilizatorii să facă alegeri științifice?
1, Verificați metoda de detectare și domeniul de aplicare
Există diferite metode de detectare pentru descărcarea parțială și diferite metode sunt potrivite pentru diferite scenarii. Metodele curente de detectare includ măsurarea electrică, testarea cu ultrasunete și testarea chimică. Luând ca exemplu sistemul de produse Wuhan UHV Power Technology Co., Ltd. (denumit în continuare „Wuhan UHV”), aspectul acestuia acoperă mai multe rute tehnice:

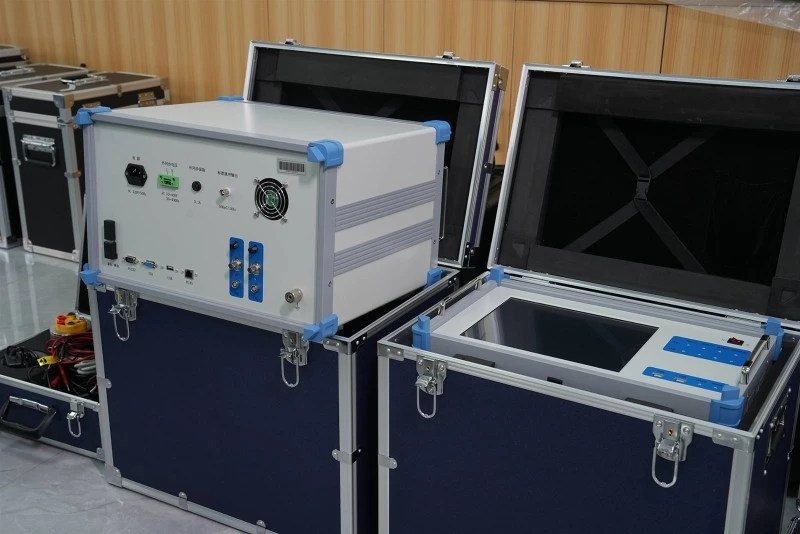

Testerul de descărcare parțială UHV-2000B adoptă un design digital și este potrivit pentru testarea tipului, testarea în fabrică și testarea predarii produselor de înaltă tensiune. Poate testa cantitativ descărcarea parțială a aparatelor electrice de înaltă tensiune, cum ar fi motoare, transformatoare, cabluri, bucșe, condensatoare, transformatoare, paratrăsnet, întrerupătoare etc.
Instrumentul de inspecție cu descărcare parțială UHV-8003 este un dispozitiv multifuncțional portabil bazat pe patru metode de detectare: undă de sol, ultrasunete, frecvență ultra-înaltă și curent de înaltă frecvență. Este potrivit pentru inspecția la fața locului a echipamentelor electrice, cum ar fi GIS, aparate de comutare, transformatoare și cabluri de alimentare.
Dispozitivul set complet cu descărcare parțială UHV-2000A este un sistem desktop multicanal. Pe lângă măsurarea convențională, poate fi echipat și cu funcție de monitorizare continuă online, realizând cu adevărat integrarea măsurării de descărcare parțială, poziționare și monitorizare online.
Atunci când selectează, utilizatorii ar trebui să-și clarifice mai întâi scenariul de testare - indiferent dacă este vorba despre testarea în fabrică de laborator, inspecția preventivă a substației sau monitorizarea online pe termen lung a echipamentelor mari, cum ar fi transformatoarele, și să aleagă în consecință tipul de produs corespunzător.
2, Verificați standardele tehnice și acuratețea testării
Conformitatea este pragul de bază pentru selectarea instrumentelor de testare. Un calificatdetector cu descărcare parțialăar trebui să urmeze cu strictețe standardele internaționale și interne autorizate. Mai multe produse ale Wuhan UHV îndeplinesc cerințele standard.
Sensibilitatea este indicatorul de bază pentru măsurarea performanței instrumentului. Luând UHV-2000B ca exemplu, sensibilitatea sa de detectare este mai mică de 1pC (când CA=10nf/CK=1nF) și poate ajunge la mai puțin de 0,1pC în configurații superioare; domeniul de măsurare acoperă 0.01pC până la 10000nC. Sensibilitatea lui UHV-2000A ajunge, de asemenea, la 0,1pC, cu un interval de măsurare de la 0,1pC la 100000pC. Sensibilitatea ridicată înseamnă că poate surprinde defecte subtile care apar în stadiile incipiente ale izolației, cumpărând timp prețios pentru întreținerea preventivă.
3, Observați capacitatea anti-interferență și adaptabilitatea la fața locului
Mediul câmpului de putere este complex, iar interferența electromagnetică este una dintre cele mai mari provocări cu care se confruntădetectarea descărcării parțiale. Instrumentele excelente de testare trebuie să aibă capacități puternice anti-interferențe. Sistemul de testare a descărcării parțiale al Wuhan UHV adoptă senzori de ultra-înaltă frecvență (UHF) și tehnologia de filtrare digitală și combină un algoritm unic de separare a zgomotului AI cu un design de șasiu complet ecranat. În medii electromagnetice industriale complexe, raportul semnal-zgomot poate fi crescut cu 300%, iar rata alarmei false este controlată sub 0,1%. În plus, UHV-2000B este echipat cu diverse tehnologii anti-interferență, cum ar fi metoda ferestrei de timp, metoda de mascare a ferestrei de fază și metoda de netezire a impulsurilor, pentru a face față unor medii complexe la fața locului. Atunci când aleg, utilizatorii ar trebui să se concentreze pe dacă produsul are funcții anti-interferențe, cum ar fi filtrarea pe mai multe niveluri și reducerea digitală a zgomotului.
4, Verificați confortul operațiunii și nivelul de inteligență
Testarea la fața locului a impus cerințe ridicate pentru utilizarea instrumentelor. UHV-2000B adoptă un design all-in-one, cu software dezvoltat pe baza elementelor grafice, care acceptă operarea tactilă și facilitează testarea rapidă la fața locului. Dispozitivul de inspecție UHV-8003 este echipat cu un ecran LCD RGB de 4,3 inchi, o gazdă care cântărește doar 0,4 kg și o baterie de litiu încorporată de 10000 mAh cu o durată de viață a bateriei de aproximativ 12 ore, realizând cu adevărat portabilitate și longevitate.
În ceea ce privește inteligența, sistemul Wuhan UHV este echipat cu sisteme de analiză grafică PRPD și PRPS, care pot identifica automat tipurile de descărcare și pot localiza cu precizie punctele de defecțiune, îmbunătățind eficiența cu 60% în comparație cu metodele tradiționale de detectare. Sistemul este, de asemenea, echipat cu achiziție sincronă multicanal, care acceptă monitorizarea simultană și analiza comparativă a semnalelor de descărcare parțială din diferite părți ale dispozitivului.
5, Uită-te la cost-eficacitatea cuprinzătoare
Din perspectiva rentabilității cuprinzătoare, Wuhan UHV asigură performanțe ridicate ale produsului, menținând în același timp prețuri relativ accesibile. Atât marile companii energetice, cât și întreprinderile mici și mijlocii pot găsi soluții care să-și răspundă nevoilor proprii în liniile lor de produse.
Alegerea unuidetector cu descărcare parțială, nu există un model „cel mai bun”, doar configurația „cea mai potrivită”. Utilizatorii ar trebui să evalueze cuprinzător din cinci dimensiuni: scenariu de detectare, standarde tehnice, capacitate anti-interferență, confort operațional și serviciu post-vânzare. După aproape 22 de ani de cultivare profundă în domeniul măsurării electrice de înaltă tensiune, Wuhan UHV a format o matrice de produse pe mai multe niveluri care acoperă testere desktop, dispozitive de inspecție portabile, seturi complete de echipamente etc., oferind opțiuni diversificate pentru utilizatorii cu nevoi diferite. În securitatea sistemului de alimentare din ce în ce mai importantă de astăzi, selecția științifică și detectarea precisă sunt necesare pentru a elimina pericolele de izolație la începuturile lor.
