Aplicarea circuitului rezonant în serie? Wuhan UHV este specializată în producția derezonanța seriei, cu o gamă largă de selecție de produse și teste electrice profesionale. Pentru a găsirezonanța seriei, alege Wuhan UHV.
În conformitate cu cerințele testelor de predare a echipamentelor electrice, testele de tensiune de rezistență AC sunt necesare pentru echipamente capacitive, cum ar fi transformatoare, sisteme GIS, întrerupătoare SF6, transformatoare de curent, cabluri de alimentare și bucșe în timpul predării. Când se utilizează metoda tradițională de testare a tensiunii de frecvență a puterii pentru testarea tensiunii de rezistență AC a echipamentelor capacitive, transformatorul de testare de amplificare este voluminos și mare și este dificil să se obțină o sursă de alimentare de test cu curent ridicat la fața locului. În comparație cu metodele tradiționale de testare, rezonanța în serie cu frecvență variabilă are avantajele unei capacități mici de putere de intrare, greutatea redusă a echipamentului, factorul de înaltă calitate, reglarea automată, protecțiile multiple și metodele de combinare flexibile.
Datorită faptului că sursa de alimentare rezonantă în serie generează tensiune înaltă și curent mare prin rezonanță între reactorul rezonant și condensatorul testat, sursa de alimentare de testare trebuie doar să asigure consumul de putere activ al sistemului, astfel încât sursa de alimentare necesară este doar 1/Q din capacitatea de testare. Mai mult, deoarece testul de rezonanță în serie nu necesită un dispozitiv de reglare a tensiunii de putere înaltă-și un transformator de testare a frecvenței de alimentare, sursa de alimentare cu excitație rezonantă are nevoie doar de 1/Q din capacitatea de testare, reducând foarte mult greutatea și volumul sistemului de rezonanță în serie. În plus, sursa de alimentare rezonantă este un circuit de filtrare rezonant care poate îmbunătăți forma de undă a tensiunii de ieșire, prevenind astfel vârfurile armonice să provoace defalcarea falsă a probei de testare. În starea de rezonanță în serie, când punctul slab al izolației probei de testat este defectat, circuitul pierde imediat rezonanța, iar curentul buclei scade rapid la 1/Q din curentul normal de testare, astfel încât poate preveni, de asemenea, curenții mari de scurt-circuit să ardă punctul de defecțiune.
Experimentele electrice de înaltă tensiune vizează în principal inspectarea siguranței echipamentelor sistemului de izolație din sistemele de alimentare și, în același timp, trebuie efectuate teste regulate pe echipamentele electrice în timpul funcționării zilnice. Testarea tensiunii de rezistență AC este o metodă experimentală comună în experimentele electrice de-înaltă tensiune, dar necesită cerințe ridicate pentru sursa de alimentare și echipamente. Aplicarea echipamentelor de rezonanță în serie reduce foarte mult dificultatea testului de tensiune de rezistență AC și permite testului să se desfășoare fără probleme. Prin urmare, este necesar să se analizeze și să studieze aplicarearezonanța serieiîn testele de{0}}înaltă tensiune.
Prezentare generală a rezonanței seriei

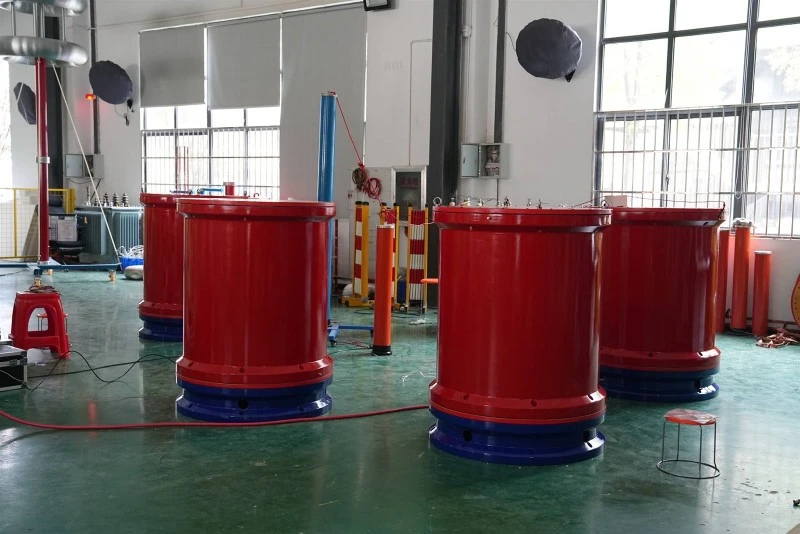

În experimentele de-tensiune înaltă, aplicarea rezonanței în serie este de a folosi un circuit de rezonanță serie RLC pentru a genera rezonanță, astfel încât curentul și tensiunea de alimentare să fie în fază, producând efectul ca tensiunea puterii reactive să fie aceeași, dar opusă în fază, iar întregul circuit va prezenta rezistență. Printre acestea, mărimea curentului de rezonanță depinde de mărimea rezistenței, iar frecvența sa de rezonanță este ajustată de parametrii circuitului L și C. Prin ajustarea acestor doi parametri, se poate obține rezonanța în serie. Din aceasta, se poate observa că pentru a aplica tehnologia rezonanței în serie în experimentele de-înaltă tensiune, primul echipament rezonant care ar trebui echipat include două părți, și anume reactoare și condensatoare. Printre acestea, reactorul generează inductanța L, în timp ce condensatorul generează capacitatea C. Prin ajustarea valorilor lui L și C pentru a face ca frecvența semnalului de putere extern să fie compatibilă cu frecvența fixă a circuitului, rezonanța va apărea în circuit. Când are loc rezonanța, valoarea tensiunii obținute pe condensator și inductor este maximă, astfel încât valoarea maximă a tensiunii poate fi utilizată pentru a testa obiectul de testare al echipamentului de putere pentru a atinge scopul testului. Mai exact, întreaga serie de dispozitive rezonante include în principal o sursă de alimentare cu reglare a tensiunii de frecvență variabilă, un transformator de excitație, un reactor de-tensiune înaltă și un divizor de tensiune-înaltă. Printre acestea, sursa de alimentare cu reglare a tensiunii de frecvență variabilă oferă în principal tensiune de frecvență și amplitudine reglabilă în experimente, cu funcții multiple de protecție, cum ar fi protecție la supratensiune, protecție la descărcare și protecție la supracurent. Transformatorul de excitație poate ridica tensiunea de ieșire a sursei de alimentare cu frecvență variabilă la tensiunea necesară pentru test, astfel încât tensiunea cu frecvență variabilă să îndeplinească cerințele de rezonanță. Divizorul de înaltă tensiune este utilizat pentru a măsura tensiunea de testare și pentru a proteja semnalele; Reactorul elegant este o componentă indispensabilă în circuitul rezonant și un instrument important pentru generarea rezonanței. Când frecvența sistemului se potrivește cu frecvența puterii, are loc rezonanța în serie.
În comparație cu dispozitivul de testare a tensiunii de rezistență a frecvenței de curent alternativ,rezonanță serie de frecvență variabilăare avantajele unei capacități reduse de putere, greutate redusă a echipamentului de testare, formă de undă bună a tensiunii de ieșire și poate preveni în mod eficient ca vârful armonic să provoace defalcarea eșantionului de testat și poate evita un curent mare de scurt-circuit care arde punctul de defecțiune. Principiul, analiza aplicațiilor de inginerie și testele de teren ale rezonanței seriei de frecvență variabilă arată că are avantaje tehnice remarcabile și perspective bune de aplicare în testarea ingineriei energetice.
