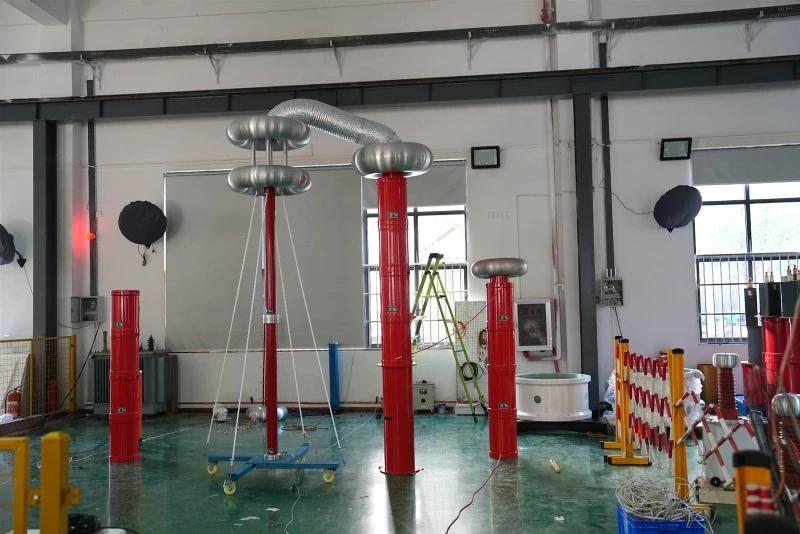

Analiza fenomenelor de rezonanță în circuite? Wuhan UHV este specializată în producțiedispozitive rezonante în serie, cu o gamă largă de selecție de produse și teste electrice profesionale. Când cautădispozitive rezonante în serie, alege Wuhan UHV.
Fenomenul de rezonanță este un fenomen special care are loc în circuitele de curent alternativ, iar studiul fenomenului de rezonanță este de mare importanță. În circuitele practice, este utilizat pe scară largă și uneori trebuie evitate situațiile de rezonanță. Pentru o rețea pasivă cu un singur port, valoarea impedanței sau admitantei sale de intrare este de obicei legată de frecvența circuitului.
O rețea pasivă cu un singur port care conține inductori și condensatori, a căror impedanță de intrare sau admitanță este în general un număr complex. Dar la anumite frecvențe de putere specifice, partea imaginară a impedanței de intrare sau admitanței poate deveni zero, iar impedanța sau admitanța prezintă caracteristici de rezistență pură, făcând tensiunea și curentul în portul în fază. Când acest fenomen are loc într-o rețea pasivă cu un port, se numește a fi într-o stare rezonantă.
Caracteristicile circuitului rezonant paralel LC sunt relativ complexe și, printre multe caracteristici, este necesar să se înțeleagă mai întâi caracteristicile sale de impedanță. Curba caracteristică de impedanță a circuitului rezonant paralel LC este prezentată în figura următoare.
1. Înțelegerea caracteristicilor impedanței în timpul rezonanței: analiza principiului de funcționare a circuitelor rezonante paralele LC trebuie împărțită în trei puncte și benzi de frecvență, și anume, în timpul rezonanței, când frecvența semnalului de intrareeste mai mare decât frecvența de rezonanță și când frecvența semnalului de intrare este mai mică decât frecvența de rezonanță.
Când frecvența semnalului de intrare este egală cu frecvența de rezonanță, circuitul rezonează, iar impedanța circuitului rezonant paralel LC este la starea sa maximă, ceea ce poate fi echivalent cu un rezistor pur. În acest moment, curentul de semnal care curge prin întregul circuit rezonant este minimizat. În analiza circuitelor, acesta este cel mai important punct.
Amintiți-vă un lucru: caracteristicile de impedanță ale circuitelor rezonante paralele LC sunt exact opuse celor ale circuitelor rezonante din seria LC. După ce vă amintiți caracteristicile de impedanță ale unui circuit, este ușor să vă amintiți caracteristicile de impedanță ale altui circuit.
2. Înțelegerea caracteristicilor impedanței atunci când circuitul este detonat. Când frecvența semnalului de intrare este mai mare sau mai mică decât frecvența de rezonanță, circuitul paralel LC este într-o stare dezacordată, iar impedanța circuitului este mai mică decât atunci când este în rezonanță.
Când frecvența este mai mare decât frecvența de rezonanță, impedanța circuitului paralel LC scade și este echivalentă cu un condensator. Pe măsură ce frecvența crește, impedanța capacității condensatorului C1 scade și impedanța inductanței crește. Componentele cu impedanță mai mică joacă rolul principal în circuitul paralel, astfel încât în acest moment, impedanța scade și este echivalentă cu un condensator.
Când frecvența este mai mică decât frecvența de rezonanță, impedanța circuitului paralel LC scade și ea, dar este echivalentă cu un inductor. Deoarece frecvența scade, capacitatea condensatorului C1 crește, iar inductanța inductorului L1 scade. Inductorul L1, care are o impedanță mai mică, joacă rolul principal în circuitul paralel. Prin urmare, atunci când impedanța scade, este echivalentă cu un inductor.
3. Stăpânirea detaliilor în analiza circuitului Din curba caracteristică de impedanță a circuitului rezonant paralel LC, se poate observa că impedanța circuitului rezonant este maximă la frecvența f0. Când frecvența este mai mare sau mai mică decât f0, impedanța scade, iar puterea de procesare a semnalului este mai slabă decât cea la frecvența f0. Cu cât frecvența este mai mare sau mai mică, cu atât impedanța este mai mică și capacitatea de procesare a semnalului a circuitului rezonant paralel LC este mai slabă. Acest lucru ar trebui recunoscut în analiza circuitului.
