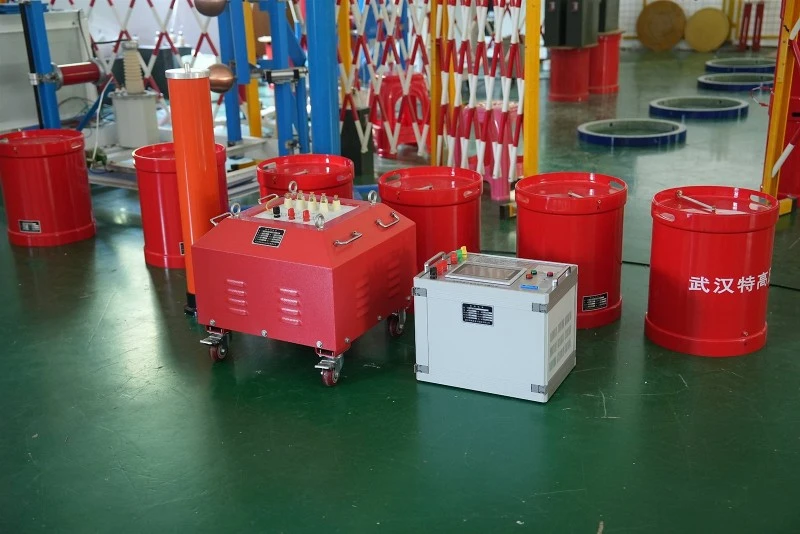

Analiza circuitului rezonant seria RCL? Wuhan UHV este specializată în producția derezonanța seriei, cu o gamă largă de selecție de produse și teste electrice profesionale. Pentru a găsirezonanța seriei, alege Wuhan UHV.
Atunci când o rețea cu un singur port care conține elemente inductive, capacitive și rezistive experimentează rezonanță la anumite frecvențe de operare când fazele formei de undă ale tensiunii și curentului portului sunt aceleași, se numește rezonanță a circuitului. Un circuit care poate rezona se numește circuit rezonant. Circuitele rezonante sunt utilizate pe scară largă în ingineria electronică și a comunicațiilor.
Circuit rezonant seria RLC

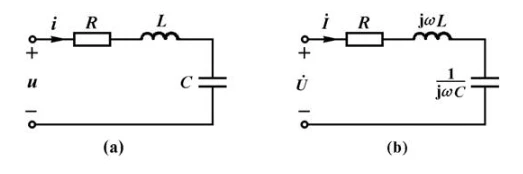

Figura 12-15 (a) prezintă circuitul rezonant din seria RLC, iar Figura 12-15 (b) este modelul său fasor
Figura 12-15
Orice rețea pasivă cu două terminale compusă din rezistența R, inductorul L și condensatorul C rezonează atunci când curentul de intrare este în fază cu tensiunea de intrare. Studiul fenomenului de rezonanță are o semnificație practică semnificativă. Pe de o parte, fenomenul de rezonanță este utilizat pe scară largă în circuitele de selecție și filtrare a frecvenței din tehnologia electronică. Pe de altă parte, rezonanța în sistemele de alimentare este într-adevăr foarte periculoasă și ar trebui evitată sau suprimată. Experimentul cu circuitul de rezonanță din seria RLC este un experiment de rutină în „analiza circuitului”. Scopul experimentului este de a înțelege și de a stăpâni în profunzime condițiile de rezonanță, impedanța, curentul și caracteristicile de tensiune ale circuitului de rezonanță din seria RLC și de a măsura curba caracteristică de rezonanță prin ajustarea frecvenței sursei de semnal.
Prin combinarea experimentelor tradiționale cu simulări, caracteristicile de rezonanță ale circuitelor din seria RLC sunt măsurate folosind experimente tradiționale. Rezultatele măsurătorilor indică faptul că experimentele tradiționale au erori semnificative în componente, rezultând unele date experimentale care se abat semnificativ de la valorile teoretice, ceea ce nu este propice pentru înțelegerea și absorbția noastră a cunoștințelor teoretice ale circuitelor rezonante în serie. Prin urmare, folosind software-ul de simulare ca platformă, au fost efectuate o serie de simulări pentru a reduce decalajul dintre învățarea teoretică și experimentele tradiționale și pentru a investiga caracteristicile de rezonanță ale circuitelor din seria RLC. Comparând valorile teoretice, valorile reale de măsurare și valorile de simulare software pe orizontală, putem avea, de asemenea, o anumită înțelegere a problemelor care există în experimentele tradiționale.
Influența factorilor de calitate asupra caracteristicilor circuitelor
Pentru circuitele rezonante din seria RLC, curentul buclei variază în funcție de frecvența semnalului de intrare. La frecvența de rezonanță f0, curentul buclei este maxim, în timp ce în benzile de frecvență departe de f0, curentul buclei este foarte suprimat. Această caracteristică se numește selectivitate. Cu cât factorul de calitate Q al circuitului este mai mare, cu atât curba de rezonanță a curentului circuitului se agită. Cu cât selectivitatea este mai bună.
Experimentul tradițional al circuitului rezonant din seria RLC are rezistență internă în cutia senzorului punctual real, iar valoarea rezistenței sale variază în funcție de frecvența sursei de semnal, rezultând discrepanțe semnificative între frecvența de rezonanță și tensiunea fiecărei componente în timpul rezonanței și valorile teoretice calculate, ducând la o deconectare între experiment și învățarea teoretică. Pentru a compensa problemele existente în experimentele tradiționale și pentru a ne aprofunda digestia și absorbția cunoștințelor teoretice, în experiment a fost introdus un software de simulare pentru a simula caracteristicile de frecvență ale tensiunii fiecărei componente și caracteristicile de frecvență ale curentului de mită sub diferiți factori de calitate. Acesta umple golul din experimentele tradiționale și ne permite să înțelegem cuprinzător și profund caracteristicile circuitului în timpul rezonanței.
