Introducerea produsului

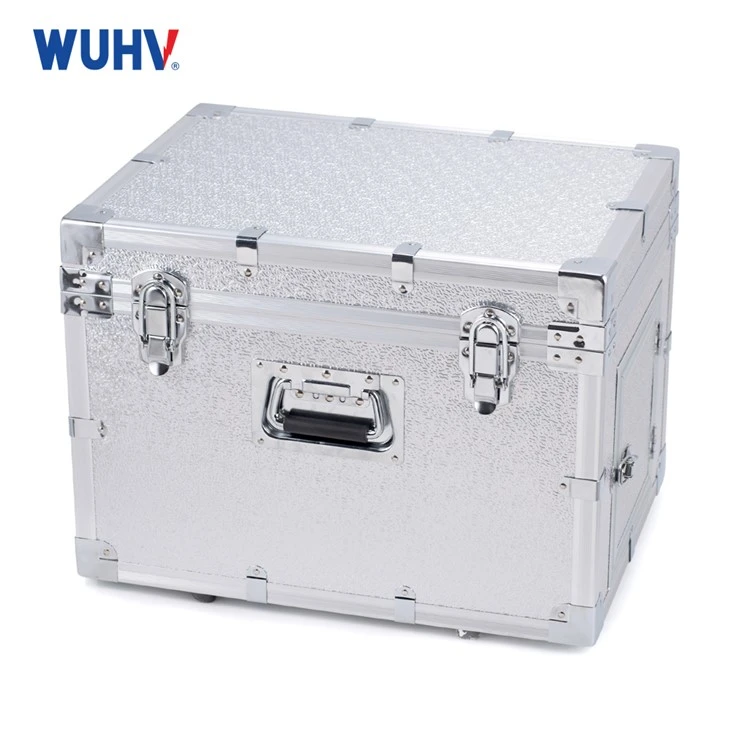

Tester de pierdere dielectrică a transformatorului este un instrument utilizat pentru a măsura factorul de pierdere dielectrică (TAN δ) și capacitatea sistemului de izolare a transformatorului. Poate evalua performanța transformatorului pe baza acestor date și poate detecta dacă are probleme precum îmbătrânirea, umiditatea sau defectele de izolare.
Caracteristici ale produsului
Măsurare de înaltă precizie
Pentru măsurarea tanδ, testerul de pierdere dielectrică a transformatorului are o precizie de ± 1,5%, în timp ce precizia măsurării capacității este de ± 1,5%. În comparație cu produsele comune de pe piață cu o precizie de măsurare tanδ de ± 2%și o precizie de măsurare a capacității de ± 2%~ 3%, acest tester are o îmbunătățire a preciziei de aproximativ 25%și poate capta mai exact modificări mici în pierderea dielectrică.
Gama largă de măsurare
Testerul de pierdere dielectrică a transformatorului are un interval de măsurare tanΔ de la 0. 01% la 100%, în timp ce intervalul de măsurare a capacității poate atinge 3PF la 60000pf (la 10kV) sau 30000pf (la 5kV) la diferite niveluri de tensiune. De obicei, alte produse au o gamă de măsurare a capacității de numai 10pf la 10000pf. Aceasta înseamnă că utilizarea unuia dintre dispozitivele noastre poate satisface cerințele de testare ale transformatoarelor cu valori de capacitate diferite.
Ieșire de înaltă tensiune pe mai multe niveluri
Testerul de pierdere dielectrică a transformatorului este echipat cu o capacitate de ieșire de înaltă tensiune de la 0. 5KV la 10kV, cu un pas de 500V și un total de 20 de niveluri de tensiune. În comparație, produsele generale de pe piață pot furniza doar niveluri de tensiune 10-15. Ieșirea de înaltă tensiune pe mai multe niveluri permite testerilor să selecteze mai exact cea mai potrivită tensiune de testare în funcție de tensiunea nominală și cerințele de testare ale diferitelor transformatoare.
Parametri tehnici
|
Ieșire de înaltă tensiune |
0. 5 ~ 10KV |
|
Creșterea cu 500V pentru fiecare nivel, un total de 20 de niveluri, capacitate: 1500VA |
|
|
Precizie |
tgδ: ± (citind*1,5%+0. 06%) |
|
Cx: ± (citind*1,5%+5 pf) |
|
|
Rezoluţie |
tgδ: 0. 01% |
|
CX: 1PF |
|
|
Gama de măsurare |
0.01%< tgδ <100% |
|
3pf< Cx <60000PF |
|
|
Când este 10kV, CX mai mic sau egal cu 30000pf |
|
|
Când este 5kV, CX mai mic sau egal cu 60000pf |
|
|

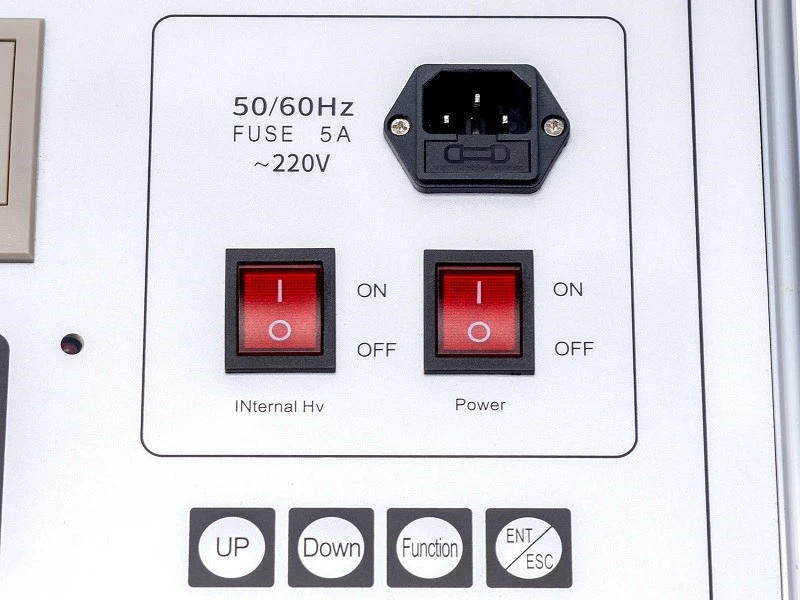

Alimentare electrică |
AC 220V ± 10%, 50 ± 1Hz |
|
Metoda de măsurare |
Frecvența de lucru: 50Hz |
|
Frecvență diferită: conversie automată de frecvență de 45Hz/55Hz |
|
|
Adaptare armonică |
Mai puțin sau egal cu 3% |
|
Condiție de cerere |
-15 grad －50 grad umiditate relativă<80% |
|
Dimensiune |
460 (L) × 345 (W) × 350 (H) |
|
Greutate |
35 kg |
