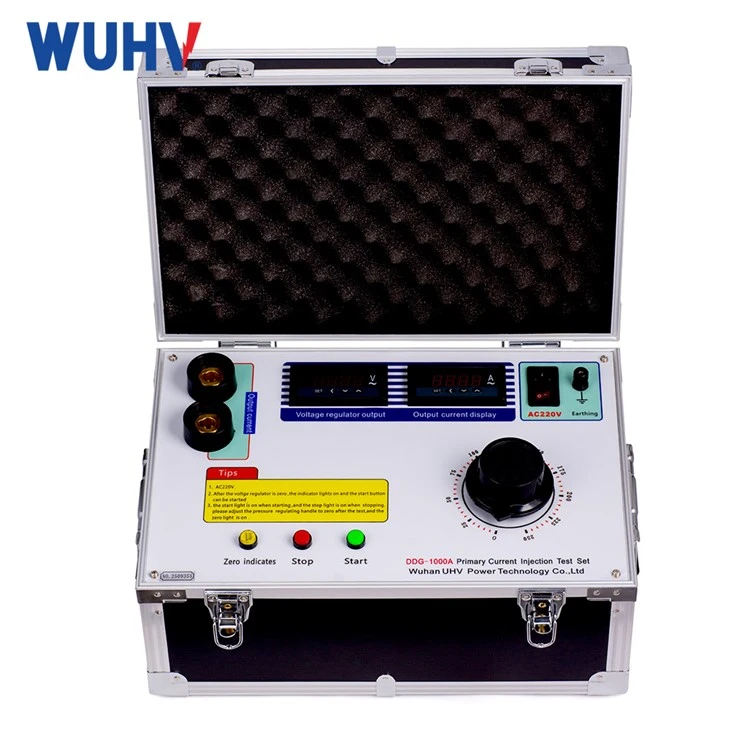

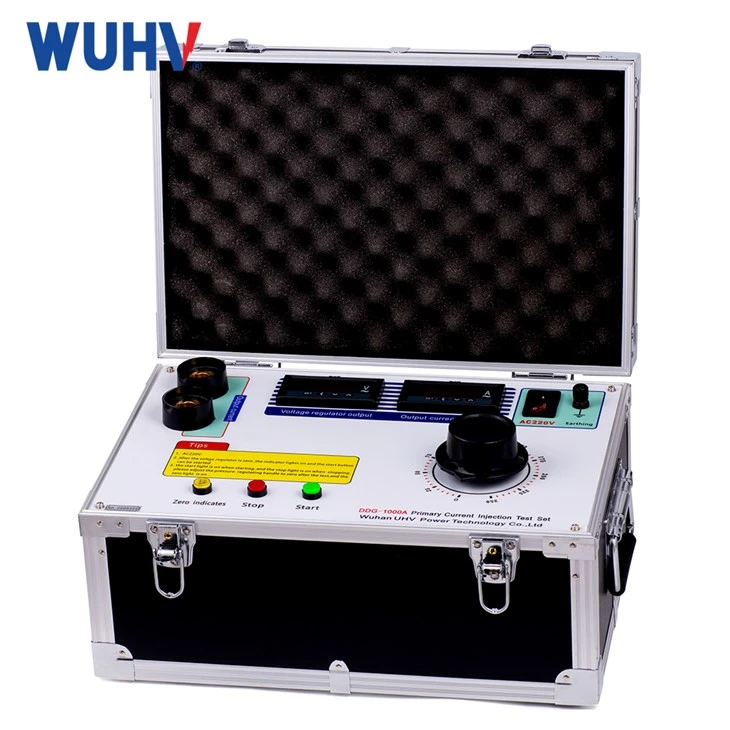

Tester de injecție curent primar

Testerul de injecție de curent primar este echipamentul necesar în locurile cu curent puternic. Este utilizat pe scară largă în centrale electrice, stații de distribuție a energiei electrice, producători de energie electrică, institute de cercetare și alte departamente. Echipamentul are caracterele unui sistem pe termen scurt sau intermitent, dimensiuni mici, greutate redusă și întreținere ușoară și așa mai departe.

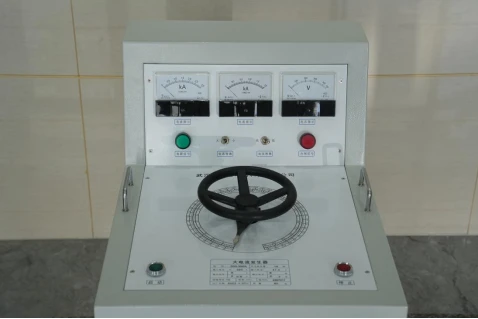

1. Generatorul de curent mare are doi ampermetre pentru monitorizarea intervalului de mărime.

2. Autotransformatorul poate fi reglat liber.

3. Indicator luminos de stare, buton de control, ușor de utilizat.

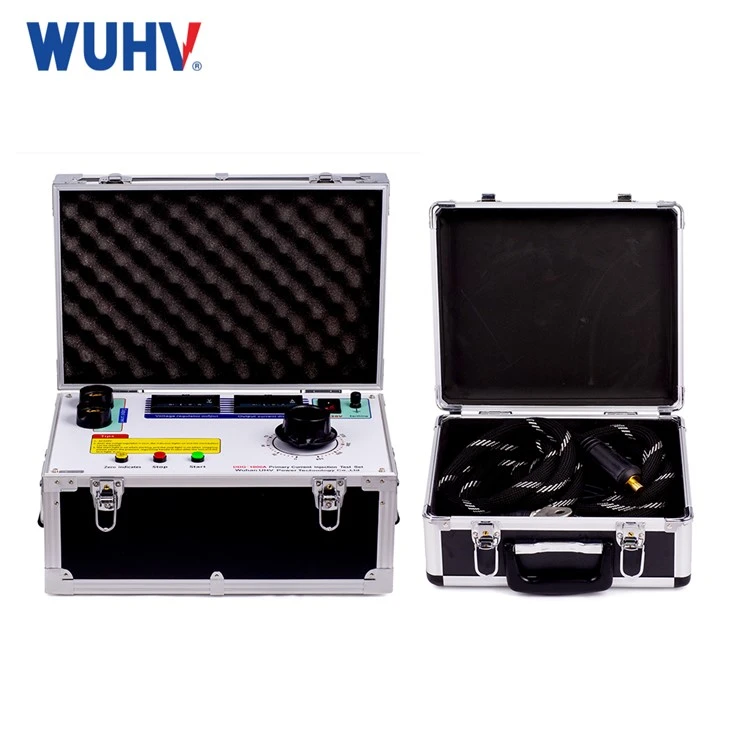

4. Structura totală separabilă este ușor de mutat.

1. Conectați amplificatorul de curent cu produsul testat conform cerințelor de testare și asigurați-vă că există sursă de alimentare. (Pentru tip split, conectați „intrarea” de pe panou cu puterea, „ieșirea” cu „intrarea” pe DDK și „instrumentul” cu „instrumentul” pe DDK.

2. Selectați poziția comutatorului de curent în funcție de curentul necesar.

3. Porniți alimentarea, iar lumina verde ar trebui să fie aprinsă (dacă nu, rotiți comutatorul de tensiune în sens invers acelor de ceasornic la zero până când lumina verde este aprinsă). Apăsați butonul de pornire, lumina verde ar trebui să fie stinsă și lumina roșie este aprinsă. Rotiți comutatorul de tensiune în sensul acelor de ceasornic până când curentul crește la nivelul necesar.

4. Rotiți comutatorul de tensiune în sens invers acelor de ceasornic la zero, apăsați butonul Stop, lumina roșie este stinsă și lumina verde este aprinsă. Testarea s-a terminat.

1. Verificați releul de protecție: Asigurați-vă că releul răspunde cu precizie la condițiile de defecțiune.

2.Test transformator de curent (CT): Simulați un curent ridicat pentru a verifica performanța CT.

3.Simulați condițiile de defecțiune: generați un curent ridicat pentru a simula scenarii-de defecțiuni din lumea reală.

4.Calibrare: Oferă o metodă fiabilă pentru calibrarea echipamentului de protecție.

Îmbunătățiți fiabilitatea sistemului: Asigurați-vă că sistemul de protecție este activat corect în cazul evenimentelor de eroare reale.

Pregătire și configurare

Conectați injectorul de curent primar la dispozitivul testat (de exemplu, releu sau transformator de curent).

Setați nivelul de curent dorit, durata testării și modul de testare (de exemplu, curent AC/DC, injecție în trepte sau curent continuu).

Injecție curentă

Injectorul generează un curent mare și îl injectează în sistemul testat.

Echipamentul de testare (de exemplu, releele) va răspunde activând sau dezactivând în funcție de setările sale (cum ar fi timpul de deplasare și pragul de curent).

Monitorizare & Verificare

Monitorizați răspunsul dispozitivului de protecție sau al transformatorului de curent testat.

Asigurați-vă că CT sau releul funcționează conform așteptărilor atunci când este supus curentului de testare.

Înregistrarea și raportarea datelor

Rezultatele testelor sunt înregistrate pentru analiză și raportare.

Datele ajută la verificarea dacă dispozitivul de protecție funcționează corect în condiții de defecțiune.

Simulați situațiile de defecțiune prin injectarea de curenți înalți controlați în circuitele primare, cum ar fi relee sau transformatoare de curent. Curentul injectat reproduce suprasarcina, scurtcircuitul sau alte condiții de defecțiune întâlnite în sistemele reale. Conform cerințelor de testare, dispozitivul poate genera atât curenți AC cât și DC.

1. Testarea releului de protecție: Verificați dacă releul răspunde corect la condițiile de defecțiune și declanșează conform specificațiilor.
2. Testarea transformatorului de curent (CT): Simulați un curent primar ridicat pentru a testa acuratețea CT și pentru a vă asigura că reduc corect curentul releelor ​​de protecție.
3. Calibrare: Asigurați-vă că releele și alte sisteme de protecție sunt calibrate corespunzător pentru a răspunde corect la curenții de defect.
4. Întreținere și depanare: Folosit pentru diagnosticarea și întreținerea sistemelor de protecție pentru a asigura buna funcționare a acestora.
5. Simularea defecțiunilor: simulați-defecțiunile reale (cum ar fi scurtcircuite, suprasarcini) pentru a verifica performanța sistemului de protecție.

1. Împământare și izolare de siguranță

Asigurați-vă că întrerupătorul, CT și sistemul de protecție sunt complet scoase de sub tensiune și izolate. Împământați corect toate echipamentele.

2. Selectați Gama de curent corectă

Alegeți un tester cu curent de ieșire adecvat pentru a declanșa releul sau a satura CT. Evitați supraîncărcarea testerului.

3. Evitați ieșirea prelungită de curent ridicat

Curentul ridicat (peste 1000A) încălzește cablurile și componentele interne. Urmați limitele ciclului de lucru (de exemplu, 1-2 minute ON, apoi răciți).

4. Utilizați cabluri de testare adecvate

Utilizați cabluri scurte și groase (de exemplu, 50-70 mm² la 1000 A) cu conexiuni strânse pentru a preveni supraîncălzirea și scăderea tensiunii.

5. Preveniți contactul accidental

Terminalele de ieșire transportă tensiune joasă-periculoasă, dar curent extrem de ridicat. Țineți personalul neautorizat la distanță.

6. Securizează toate conexiunile

Conexiunile slăbite provoacă arc, supraîncălzire și citiri false. Strângeți ferm toate clemele și șuruburile.

7. Urmăriți Breaker Trip

Întrerupătorul se va deschide când curentul de testare depășește setarea de protecție. Anunțați personalul din apropiere înainte de testare.

8. Înregistrați temperatura ambientală

Rezistența conductorului se modifică cu temperatura (≈0,4%/grad pentru cupru). Citirile corecte la temperatura de referință standard (20 de grade sau 75 de grade).

9. Descărcare după testare

Condensatoarele sau inductoarele interne pot stoca energie reziduală. Așteptați „descărcarea completă” înainte de a deconecta cablurile.

10. Calibrare și întreținere regulată

Calibrați anual pentru a asigura acuratețea ampermetrului, temporizatorului și ieșirii. Inspectați regulat cablurile, bornele și ventilatorul de răcire.
