Frecvența specială determinată de valorile rezistenței, capacității și inductanței se referă la rezonanța în circuitele de curent alternativ. Punctul de frecvență de rezonanță apare acolo unde reactanța inductanței inductorului este egală cu reactanța capacității variației de frecvență.
Cel mai important circuit folosit în circuitele rezonante în serie pentru circuite electrice și electronice poate fi găsit sub diferite forme, cum ar fi filtre de zgomot, filtre de alimentare CA și circuite de acordare de emisie și televiziune. Un circuit de acordare foarte selectiv produce canale de recepție cu frecvențe diferite. Rezonanța unui circuit RLC în serie are loc atunci când inductanța și reactanța capacității sunt egale ca mărime, dar se anulează reciproc datorită unei diferențe de fază de 180 de grade.
Schema circuitului rezonant din seria curentă arată că amplitudinea curentului circuitului crește de jos în sus și frecvența crește de la stânga la dreapta. Formula frecvenței de rezonanță arată că ținând un circuit LC în serie atât de simplu, valoarea auto-vârf a unui circuit LC paralel simplu poate fi văzută la punctul de frecvență planificat de 157,9 Hz. Analiza recentă sugerează că punctul de rezonanță așteptat este 159,55 Hz.

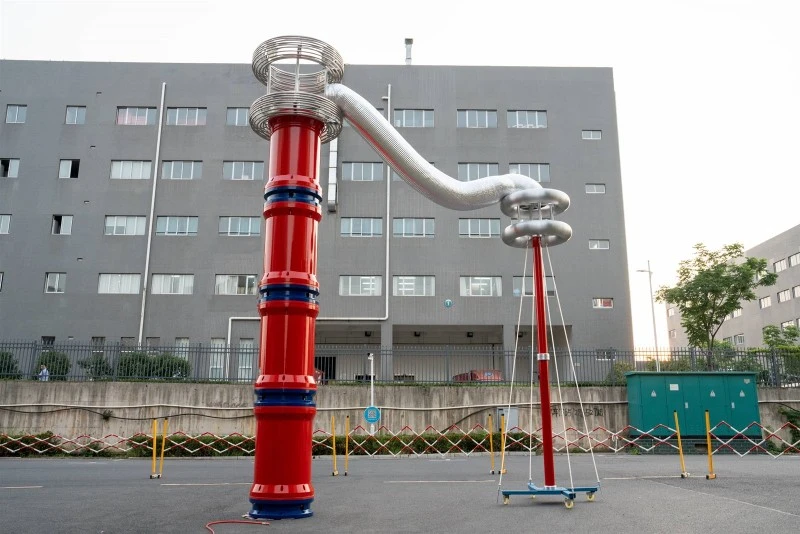

Când frecvența puterii se apropie de rezonanță, impedanța totală a circuitului serie LC tinde spre zero. Datorită fluxului mare de curent și a unui număr mare de impedanțe ale componentelor individuale, componentele individuale ale unui circuit LC în serie pot forma tensiuni extrem de mari în timpul rezonanței. Între condensatori și inductori se poate genera o tensiune înaltă periculoasă.
Rezonanță paralelă
Rezonanța circuitelor RLC paralele este mult mai complexă decâtrezonanța seriei. Există trei metode de definire a frecvenței de rezonanță, care converg către aceeași expresie pentru frecvența de rezonanță în serie cu rezistență mai mică în circuit. În multe privințe, circuitele rezonante paralele sunt identice cu circuitele rezonante în serie, deoarece ambele sunt rețele ternare care conțin două elemente reactive, făcându-le circuite de ordinul doi-. Toate sunt afectate de modificările frecvenței puterii și au un punct de frecvență în care cele două elemente reactive ale lor se anulează reciproc, afectând astfel caracteristicile circuitului.
Când frecvența puterii se apropie de rezonanță, impedanța totală a circuitului LC paralel tinde spre infinit. Când impedanța totală crește la infinit și reactanța capacitivă și inductivă sunt egale, circuitul rezervorului de combustibil nu consumă curent de la sursa de curent alternativ.
Rezonanța în circuite paralele în serie
În circuitele simple de putere rezistivă sau reactivă, schimbările bruște ale impedanței se vor manifesta la frecvența de rezonanță.
