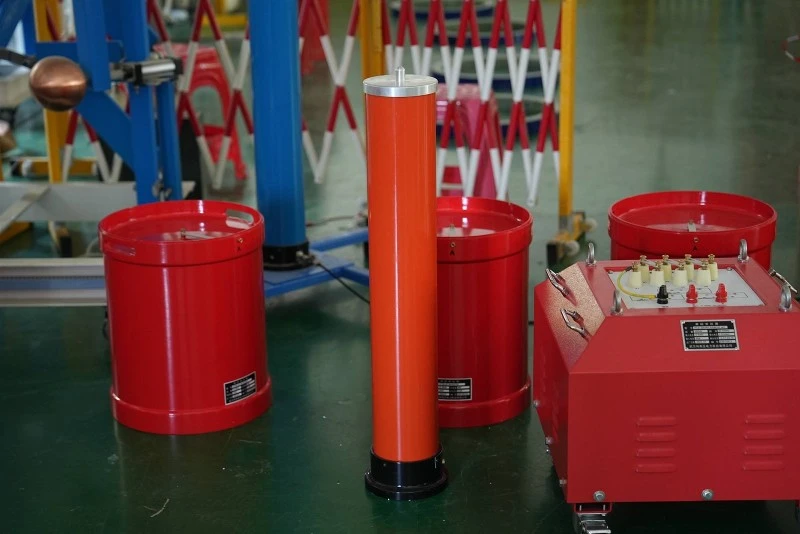

Thedispozitiv de testare a rezonanței în serieeste împărțit în tipuri de modulație de frecvență și modulație de inductanță, constând în general dintr-o sursă de alimentare cu frecvență variabilă, transformator de excitație, reactor și divizor capacitiv de tensiune. Produsul testat este conectat în serie de rezonanță cu condensatorul reactorului, iar divizorul de tensiune este conectat în paralel cu produsul testat pentru a măsura tensiunea de rezonanță pe produsul testat și a genera un semnal de protecție la supratensiune.
Într-un circuit în serie compus din rezistențe, inductori și condensatori, când reactanța capacității xc este egală cu inductanța xl, adică xc=xl, tensiunea u și curentul i din circuit sunt aceleași, iar circuitul se comportă ca un rezistor. Acest fenomen se numeșterezonanța seriei; Când are loc o rezonanță în serie în circuit, impedanța Z=R ^ 2 (XC{-XL) ^ 2 Mai mică sau egală cu R, impedanța totală este minimizată, iar curentul atinge valoarea maximă.
Thedispozitiv de testare a rezonanței în serie are următoarele avantaje tehnice:
(1) Dispozitivul de test de rezonanță în serie are supratensiune, supracurent, pornire zero, detonare a sistemului (flashover), ieșire de tensiune segmentată, timp de testare prestabilit independent pentru fiecare segment de tensiune, ecran tactil color adevărat de 7-inchi, imprimare și stocare de date în timp real, circuit de ieșire cu contactor, linie de ieșire tactilă fără a declanșa siguranța parcării electrice, eliminând pericolele de siguranță.
(2) Supratensiune, supracurent, orice oră prestabilită, ieșire standard de undă sinusoidală, interval de ieșire de frecvență de 30 mai mică sau egală cu 300 Hz, răspuns rapid de protecție împotriva fulgerului.
(3) Intrare gamă largă de tensiune, intrare în frecvență largă, frecvență adaptivă la 50 Hz. Generatorul și sursa de alimentare industrială pot funcționa normal.
(4) Modul de lucru complet automat.
(5) O sursă de alimentare cu frecvență variabilă poate controla simultan ieșirea mai multor surse de alimentare cu frecvență variabilă și doar una dintre ele trebuie să fie operată. Clienții pot achiziționa mai întâi un set de capacitate mică și, dacă nu este suficient, pot achiziționa mai multe seturi pentru utilizare paralelă mai târziu. Pretul este favorabil iar utilizarea este mai flexibila.
(6) Cererea de capacitate pentru cabluri de 110 kV și mai mult este relativ mare. Musen Electric adoptă reactoare cu miez gol, metode de înlocuire paralelă în mai multe serii, câte moduri paralele în serie sunt necesare, operare cu o singură persoană, dezasamblare și asamblare ușoară și mobilitate, rezolvând problemele de greutate și utilizare.
Thedispozitiv de testare a rezonanței în serieeste potrivit pentru testarea tensiunii de rezistență AC de 10kV, 35kV, 110kV, 220kV și 500kV cabluri de alimentare reticulate din polietilenă, testarea tensiunii de rezistență AC a GIS (substație izolată complet închisă), predarea și testarea preventivă a produselor de testare de mare capacitate, de înaltă tensiune și de frecvență cu capacități, de înaltă tensiune și de frecvență. Testarea tensiunii transformatoarelor mari și a grupurilor electrogene, testarea tensiunii de rezistență prin inducție a transformatoarelor de putere.
