Dispozitivul de testare a rezonanței de înaltă tensiune în serie de -AC este adispozitiv de testare de rezonanță în seriecare utilizează inductori reglați și condensatori de sarcină pentru a genera rezonanță în serie de frecvență de putere și pentru a obține tensiunea de testare a frecvenței de alimentare. Rezonanța în serie constă dintr-un transformator de izolare, o sursă de alimentare cu reglare a frecvenței și tensiunii, un transformator de excitație, un reactor și un divizor capacitiv de tensiune. Condensatorul și reactorul probei de testare formează o conexiune rezonantă în serie; Divizorul de tensiune este conectat în paralel cu proba de testare pentru a măsura tensiunea de rezonanță pe proba de testare și pentru a furniza un semnal de protecție la supratensiune; Puterea de ieșire de modulare a frecvenței este cuplată la circuitul rezonant în serie printr-un transformator de excitație, oferind putere de excitație pentru rezonanța în serie.
Thedispozitiv de testare a rezonanței în serie cu frecvență variabilăeste diferit de instrumentele generale de testare, iar caracteristica sa cea mai mare este că același set de echipamente poate fi utilizat pentru testarea tensiunii de rezistență AC a diferitelor echipamente electrice, cum ar fi cabluri încrucișate, transformatoare etc. regiuni, utilizatori și mostre.
Știm că atunci când frecvența circuitului f=1/2 π√ LC, are loc rezonanță în circuit, iar tensiunea de pe proba de testare este de Q ori tensiunea de ieșire a transformatorului de excitație la capătul de înaltă tensiune. Q este factorul de calitate a sistemului, care este multiplu de rezonanță a tensiunii, variind în general de la zeci la sute sau mai mult. Mai întâi, ajustați frecvența de ieșire a sursei de alimentare cu frecvență variabilă pentru a induce rezonanța în serie în circuit, apoi reglați tensiunea de ieșire a sursei de alimentare cu frecvență variabilă în condițiile rezonanței circuitului pentru a obține valoarea de testare a tensiunii eșantionului. Datorită rezonanței circuitului, o tensiune de ieșire mai mică a sursei de alimentare cu frecvență variabilă poate genera o tensiune de testare mai mare pe proba de testare CX.

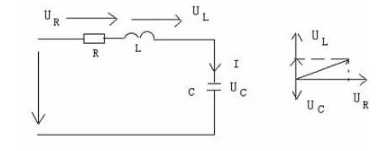

Figura 1 Diagrama schematică a rezonanței în serie
Thedispozitiv de testare a rezonanței în serie cu frecvență variabilădezvoltat de Wuhan UHV utilizează principiul rezonanței seriale. Utilizează un transformator de excitație pentru a excita circuitul de rezonanță în serie, ajustează frecvența de ieșire a controlerului de frecvență variabilă și face ca inductanța circuitului L și proba de testare C să rezoneze în serie. Tensiunea de rezonanță este tensiunea aplicată probei de testat. Dispozitivul de testare a rezonanței de conversie a frecvenței este utilizat pe scară largă în industrii precum energia, metalurgia, petrolul și inginerie chimică și este potrivit pentru predarea și testarea preventivă a probelor capacitive de-capacitate mare,-tensiune înaltă.

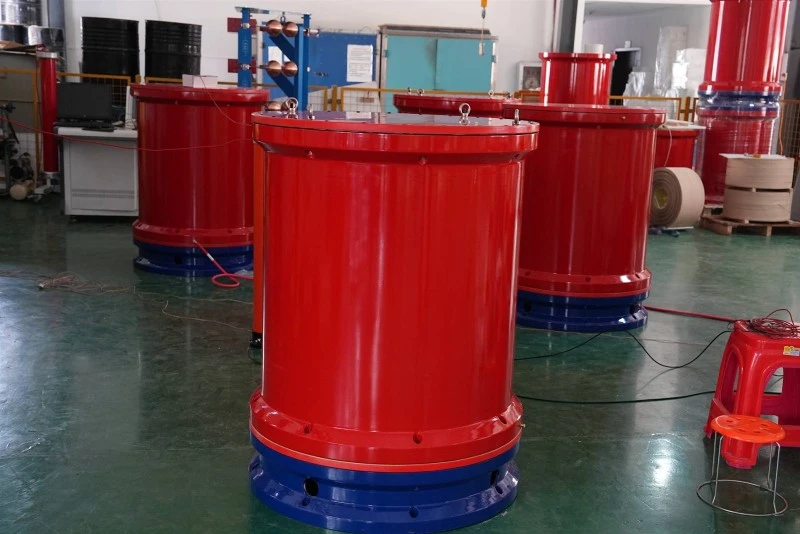

Thedispozitiv de rezistență la tensiune rezonantă în serieconstă în principal dintr-un controler de convertizor de frecvență, un transformator de excitație, un reactor de -tensiune înaltă, un divizor de tensiune de-înaltă tensiune etc. Controlerele cu frecvență variabilă sunt împărțite în două categorii: controlere desktop cu 20KW și mai sus și controlere cu casete portabile cu 20KW și mai jos; Este format dintr-un controler și un filtru. Funcția principală a unui controler de frecvență variabilă este de a converti o undă sinusoidală de frecvență de putere de 380 V sau 200 V AC cu amplitudine și frecvență fixe într-o undă sinusoidală cu amplitudine și frecvență reglabile. Și oferă energie pentru întregul echipament. Funcția transformatorului de excitație este de a ridica tensiunea de ieșire de către sursa de alimentare cu frecvență variabilă la tensiunea de testare corespunzătoare. Reactorul de-înaltă tensiune L este o componentă importantă a circuitului rezonant. Când frecvența de putere este egală cu 1/(2 π√ LCX), aceasta suferă rezonanță în serie cu proba de testare CX.
Dispozitivul de testare a rezonanței în serie cu frecvență variabilă este potrivit pentru testarea tensiunii de rezistență AC a cablurilor de alimentare din polietilenă de 10KV, 35KV, 110KV, 220KV și 500KV. Potrivit pentru testarea tensiunii de rezistență AC de 60KV, 220KV și 500KV GIS. Potrivit pentru testarea tensiunii de rezistență la frecvența de alimentare a transformatoarelor mari și a grupurilor electrogene; Testarea tensiunii de rezistență prin inducție pentru transformatoare de putere; Măsurarea rezistenței de împământare.
