Principiul dedispozitiv de testare a rezonanței în serie? Wuhan UHV este specializată în producția derezonanța seriei, cu o gamă largă de selecție de produse și teste electrice profesionale. Pentru a găsirezonanța seriei, alege Wuhan UHV.

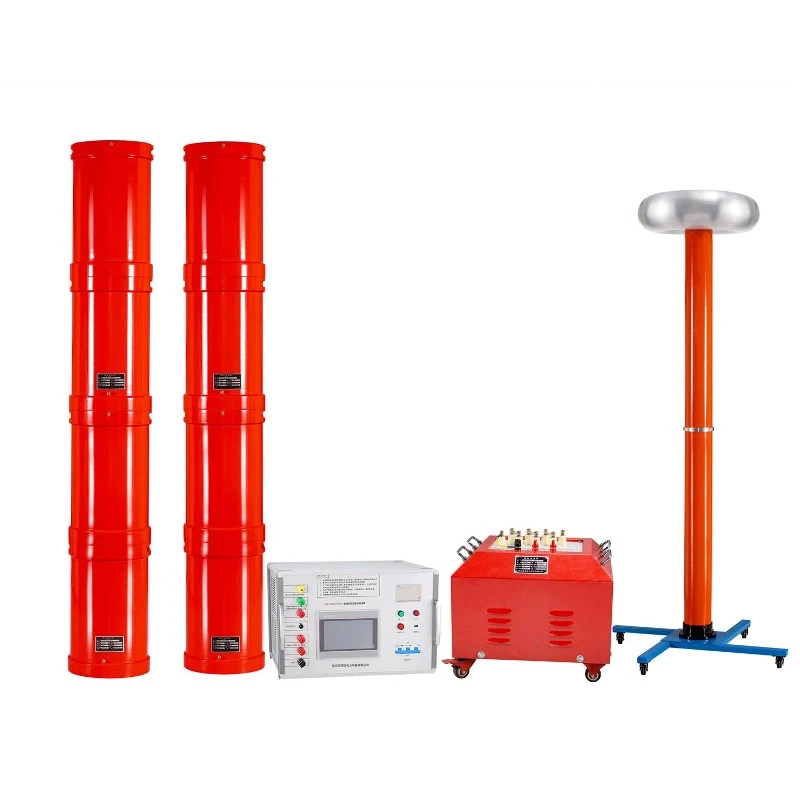

Thedispozitiv de testare a rezonanței în serie, cunoscut și carezonanța seriei, poate fi împărțit în modulație de frecvență și modulație de inducție. Dispozitivul rezonant în serie de frecvență variabilă este în general compus dintr-o sursă de alimentare cu frecvență variabilă, un transformator de excitație, un reactor și un divizor capacitiv de tensiune. Condensatorul și reactorul probei de testare formează o conexiune rezonantă în serie, iar divizorul de tensiune este conectat în paralel cu proba de testare pentru a măsura tensiunea rezonantă pe proba de testare și pentru a furniza un semnal de protecție la supratensiune.
Știm că la frecvența circuitului, rezonanța are loc în circuit, iar tensiunea de pe proba de testat este de Q ori tensiunea de ieșire a transformatorului de excitație la capătul de înaltă tensiune. Q este factorul de calitate a sistemului, care este multiplu de rezonanță a tensiunii, variind în general de la zeci la sute sau mai mult. Mai întâi, ajustați frecvența de ieșire a sursei de alimentare cu frecvență variabilă pentru a induce rezonanța în serie în circuit, apoi reglați tensiunea de ieșire a sursei de alimentare cu frecvență variabilă în condițiile rezonanței circuitului pentru a obține valoarea de testare a tensiunii eșantionului. Datorită rezonanței circuitului, o tensiune de ieșire mai mică a sursei de alimentare cu frecvență variabilă poate genera o tensiune de testare mai mare pe proba de testare CX.
Fenomene comune de defect dedispozitiv de testare a rezonanței în serie
1. Fenomenul intermitent al dispozitivului de testare a rezonanței în serie
Când se produce descărcarea distructivă de-a lungul suprafeței izolației solide într-un dielectric gaz sau lichid, se numește flashover. Fenomenul de flashover se referă la fenomenul în care tensiunea de defectare se descarcă de-a lungul suprafeței unui izolator solid atunci când dielectricul gazos sau lichid din jurul izolatorului este defectat. Tensiunea la care se produce flashover în timpul descărcării se numește tensiune de flashover. După declanșarea izolatorului, tensiunea dintre electrozi scade rapid la zero sau aproape de zero. Scânteile sau arcurile din canalul de iluminare provoacă supraîncălzirea locală a suprafeței izolației, ducând la carbonizare și deteriorarea izolației suprafeței.
Apariția obișnuită este flashover-ul de-a lungul interfeței dintre gaz și dielectric solid. Descărcarea distructivă de-a lungul suprafeței șirului izolator și a suprafeței bucșei se numește flashover. Termenul flashover este aplicabil numai fenomenelor de descărcare în condiții speciale.
2. Fenomenul de descărcare al dispozitivului de testare a rezonanței în serie
Fenomenul de descărcare este un concept relativ general, referindu-se în general la trecerea materialelor izolatoare dintr-o stare izolatoare la o stare conductivă sub acțiunea unui câmp electric. Acest fenomen de salt poate apărea într-o „stare de trecere” între electrozi, unde materialul de izolație este complet scurtcircuitat și deteriorat. În acest moment, tensiunea dintre electrozi scade rapid la o valoare foarte scăzută sau aproape de zero, ceea ce se numește descărcare distructivă; Fenomenul de salt poate apărea și în zonele locale dintre electrozi, determinând ca materialul izolator să fie scurtcircuitat local, în timp ce restul zonei are încă performanțe bune de izolație, iar tensiunea dintre electrozi poate menține în continuare o anumită valoare, care se numește descărcare parțială.
Descărcările distructive și descărcarea parțială pot fi utilizate în toate dielectricii și combinațiile lor, cu toate acestea, descărcările care apar în diferite dielectrice și combinațiile lor au denumiri speciale. Descărcarea distructivă care are loc între electrozii dintr-un dielectric gaz sau lichid se numește descărcare de scânteie, cum ar fi descărcarea distructivă care are loc în golurile de aer sau golurile de ulei, care ar trebui să fie mai precise ca descărcarea de scânteie.
Când se produce o descărcare distructivă într-un dielectric solid, se numește defalcare. Când are loc o defecțiune, în dielectricul solid rămân urme, ceea ce face ca dielectricul solid să își piardă definitiv proprietățile de izolație. Când cartonul izolator se defectează, va rămâne o gaură pe carton.
