Dispozitiv de testare a rezonanței în serie de frecvență de putere? Wuhan UHV este specializată în producția derezonanța seriei, cu o gamă largă de selecție de produse și teste electrice profesionale. Pentru a găsirezonanța seriei, alege Wuhan UHV.

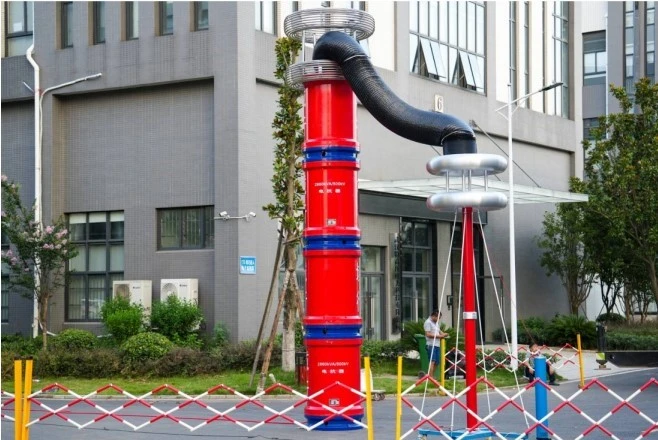

Thedispozitiv de testare a rezonanței în serie de frecvență de puterefolosește inductanța reglată și capacitatea de sarcină pentru a genera rezonanță în serie de frecvență de putere, pentru a obține tensiunea de testare a frecvenței de alimentare.Rezonanța serieiconstă dintr-un transformator de izolare, o sursă de alimentare cu reglare a frecvenței și tensiunii, un transformator de excitație, un reactor și un divizor capacitiv de tensiune. Condensatorul și reactorul probei de testare formează o conexiune rezonantă în serie; Divizorul de tensiune este conectat în paralel cu proba de testare pentru a măsura tensiunea de rezonanță pe proba de testare și pentru a furniza un semnal de protecție la supratensiune; Puterea de ieșire de modulare a frecvenței este cuplată la circuitul rezonant în serie printr-un transformator de excitație, oferind putere de excitație pentru rezonanța în serie.
Thedispozitiv de testare a rezonanței în serie de frecvență de putereeste utilizat în principal pentru testarea tensiunii de rezistență AC de conversie a frecvenței de 10 kV, 35 kV și 110 kV cabluri de alimentare din cauciuc interconectate, 66 kV, 110 kV și 220 kV aparate electrice combinate (GIS) și testarea tensiunii de rezistență AC a frecvenței de putere a generatoarelor hidraulice sau a transformatoarelor de putere. Principiul de bază este utilizarea unui echipament de tensiune de rezistență AC cu generator de frecvență de putere XZ-L reglabil (30-300Hz) pentru a genera tensiune de testare AC prin rezonanță cu condensatorul testat. Datorită capacității mari a cablurilor, transformatoarele tradiționale de testare a frecvenței de alimentare sunt voluminoase, voluminoase și greu de obținut la fața locului, cu curenți mari. Prin urmare,echipament de testare a tensiunii de rezistență AC rezonant de serieeste utilizat în general. Capacitatea sa de putere de intrare poate fi redusă semnificativ, greutatea poate fi redusă și este ușor de utilizat și transportat. În etapa inițială, dispozitivele rezonante în serie de tip inducție (50Hz) au fost utilizate în mod obișnuit, dar au dezavantaje precum automatizarea slabă și zgomotul ridicat. Prin urmare, în zilele noastre, rezonanța de conversie a frecvenței este cea mai utilizată, care poate obține un factor de calitate mai ridicat (valoarea Q) și are avantaje precum reglarea automată, protecții multiple, reducerea zgomotului, metode flexibile de combinare și greutate redusă pe bucată.
Caracteristicile dispozitivului de testare a rezonanței în serie de frecvență de putere
1. Are mai multe funcții, inclusiv complet automat (reglare automată, amplificare automată), complet manual (reglare manuală, amplificare manuală) și semi-automate (reglare automată, amplificare manuală și reglare manuală, amplificare automată) și poate fi comutat și utilizat liber;
2. Echipat cu setări pentru tensiunea de testare, timpul de presurizare, setarea curentului de alarmă, setarea tensiunii de alarmă, intervalul de frecvență și tensiunea de pornire;
3. Echipat cu funcție de protecție la descărcare, în cazul în care eșantionul de testare se dezactivează sau pierderea bruscă a rezonanței în circuitul rezonant cauzată de alte motive, sursa de alimentare cu control al frecvenței variabile va întrerupe imediat și rapid ieșirea și va afișa tipul de protecție și valoarea tensiunii de aprindere;
4. Măsurați și afișați informații relevante, cum ar fi tensiunea de ieșire, frecvența de ieșire, timpul de presurizare și tipul de acțiune de protecție. Tensiunea va scădea automat la zero la finalizarea testului;
5. Tehnologie de platformă cu interfață LCD mare, complet chinezesc, funcționare complet cu ecran tactil, stocare de date
Caracteristici tehnice
1. Tehnologie avansată digitală și de putere: dispozitivul de alimentare adoptă cel mai recent modul inteligent de putere (IPM) introdus în străinătate, care integrează acționarea, protecția și conversia puterii, îmbunătățind considerabil fiabilitatea întregii mașini și reducând volumul și greutatea.
2. Funcție de protecție completă:
Protecție la supratensiune: valoarea protecției poate fi setată, iar timpul de acțiune este mai mic de 1 milisecundă;
Protecție dublă la supracurent și supraîncălzire: combinând auto{0}}protecția dispozitivelor de-cu putere mare cu protecție software, cu un timp de acțiune mai mic de 10 microsecunde;
Protecție împotriva declanșării: timpul de acțiune este mai mic de 1 milisecundă și valoarea tensiunii de aprindere poate fi înregistrată;
Protecție poziție zero: pornire cu tensiune zero.
3. Patru moduri de lucru unice:
Test manual: căutați manual punctul de rezonanță și creșteți manual tensiunea la nivelul dorit și cronometrați automat după apăsarea butonului;
Test automat: Căutați automat punctul de rezonanță în funcție de setări, apoi creșteți automat la tensiunea setată și începeți automat sincronizarea;
Ajustare automată și amplificare manuală: După găsirea automată a punctului de rezonanță conform setărilor, tensiunea trebuie ridicată manual la valoarea dorită, iar butonul „sincronizare automată” va fi apăsat pentru a cronometra automat;
Reglarea manuală a intensificării automate: căutați manual punctul de rezonanță și cronometrul automat după amplificarea automată, conform setărilor.
