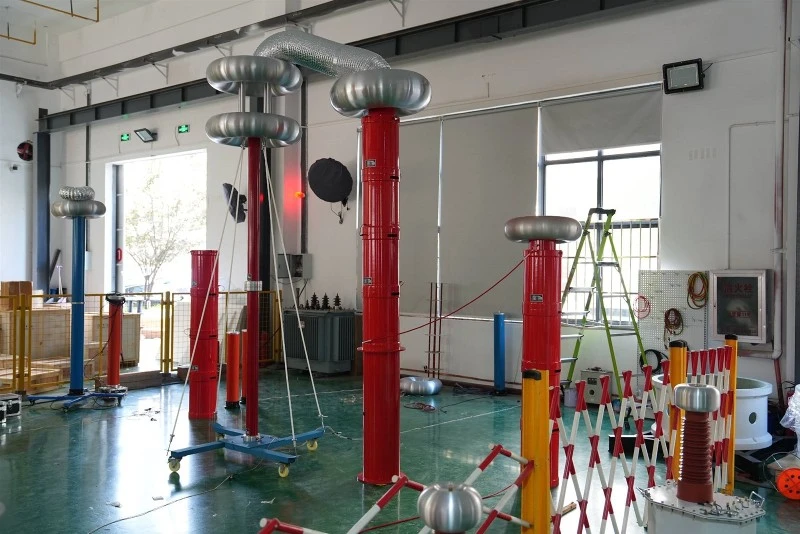

Dispozitiv de tensiune de rezistență rezonantă a frecvenței de alimentare
Thedispozitiv de rezonanță a frecvenței de putereeste utilizat în principal pentru testarea tensiunii de rezistență AC a cablurilor reticulate de 6 kV-500kV de înaltă-tensiune{-, transformatoare de 6kV{-500kV, generatoare, întrerupătoare GIS și SF6 și alte echipamente de înaltă{{11}tensiune, cum ar fi bare colectoare și transformatoare, bucșe. Un dispozitiv care utilizează inductori reglați și condensatori de sarcină pentru a genera rezonanță în serie de frecvență de putere și pentru a obține tensiunea de testare a frecvenței de alimentare. Echipamentele de testare a rezonanței în serie sunt utilizate pe scară largă în industrii precum energia electrică, metalurgia, petrolul și inginerie chimică și sunt potrivite pentru predarea și testarea preventivă a eșantioanelor capacitive de înaltă capacitate, de înaltă tensiune.
L - inductanța reactorului reglabil CX - capacitatea obiectului de testare
R - Rezistența serie echivalentă calculată pe baza pierderii active a reactorului reglabil, a pierderii dielectrice a obiectului testat și a pierderii globale a circuitului.
Reglați inductanța reactorului reglabil în circuitul serie, astfel încât inductanța sa XL la frecvența de putere f să fie egală cu capacitatea XCX a condensatorului de sarcină. În acest moment, se obține rezonanța completă, iar inductanța reactanței este inductanța L în punctul de rezonanță. Când circuitul este complet rezonant,
Capacitatea de sarcină CX este practic constantă. Când L este ajustat pentru a ajunge la rezonanța completă L0, IX este ajustat. Când valoarea UC necesară este atinsă, începe testul tensiunii de rezistență.
Sub rezonanță în serie completă, sursa de alimentare oferă doar UJ pentru a stabili IX, iar puterea de excitație PJ=UJIX cu COS Φ=1 depășește pierderea activă completă echivalentă IX2R în circuit, excitând și menținând rezonanța stabilă.Rezonanța serieieste o rezonanță cauzată de compensarea tensiunii sau excitația de joasă tensiune.
Principalele caracteristici aledispozitiv de tensiune de rezistență rezonantă a frecvenței de putere
Due to full compensation of resonant reactive power, the power of the power supply and equipment is only less than 1/10 of the required capacity of the tested object (1/Q>10); Dispozitivul are un volum mic, greutate redusă, capacitate mare de ieșire și necesită o capacitate mică de alimentare. Este ieftin, ușor de utilizat și sigur de utilizat;
Rezonanța în serie este de fapt un circuit de filtrare a curentului, ceea ce face ca curentul care trece prin eșantionul de testare este practic curentul fundamental, iar rata de distorsiune a formei de undă (THD) a tensiunii de ieșire este extrem de mică, ceea ce este superioară tuturor tipurilor de echipamente existente cu tensiune de curent alternativ;
Curentul de scurt-circuit după declanșarea sau defectarea eșantionului de testat este de numai 1/10 sau mai puțin din curentul de test de pre-circuit (1/Q), care poate preveni eficient extinderea deteriorării punctului de defecțiune după defecțiune;
Imediat după declanșare, arcul va fi stins automat, iar procesul de stabilire a tensiunii stării de rezonanță după stingerea arcului este relativ lung (în secunde), ceea ce este un proces de stabilire-staționar fără a lua în considerare depășirea tensiunii sau pericolul restabilirii supratensiunii în procesele tranzitorii la nivel de microsecunde și milisecunde.
Prioritizează operația de reglare
Pentru a asigura siguranța și desfășurarea fără probleme a experimentului, în timpul testului de rezistență la rezonanță în serie, este necesar să ajustați mai întâi L pentru a ajunge la rezonanța completă L0 la o anumită tensiune de excitație inițială scăzută UJ0 (de obicei câteva sute de volți) și să creșteți încet tensiunea într-un interval mic de gradul de detonare ST până când UC atinge valoarea predeterminată a tensiunii de rezistență.
