Pentru ce conditii suntrezonanța seriei? Wuhan UHV este specializată în producția derezonanța seriei, cu o gamă largă de selecție de produse și teste electrice profesionale. Pentru a găsirezonanța seriei, alege Wuhan UHV.

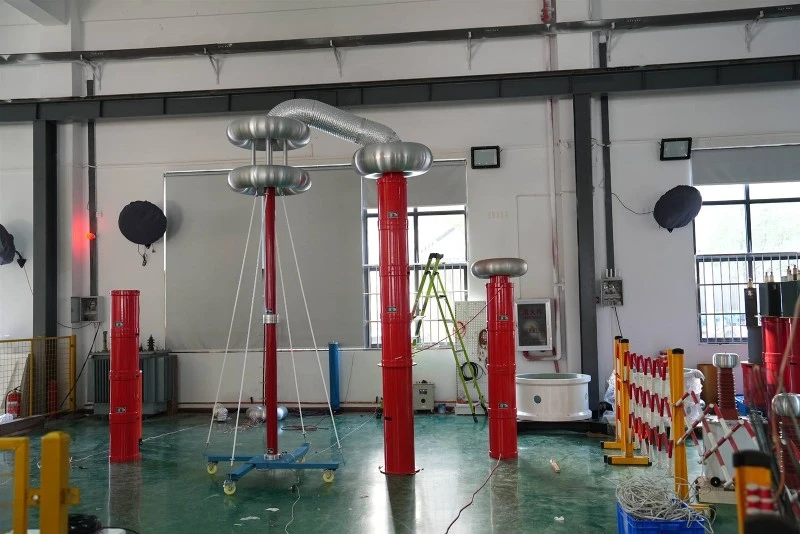

Testarea tensiunii de rezistență a rezonanței în serie este o nouă metodă de testare a tensiunii înalte care utilizează inductanța unui reactor și capacitatea obiectului de testat pentru a forma un circuit în serie LC, ajustează frecvența tensiunii de ieșire a sursei de alimentare cu frecvență variabilă, realizeazărezonanța seriei, și obține tensiune înaltă pe obiectul de testat. A fost bine primit de experți și a fost utilizat pe scară largă în țară și în străinătate.
Condiţiile de generarerezonanța seriei:
X L =X C
Datorită tensiunii înalte generate de rezonanța în serie în L și C, poate cauza deteriorarea bobinelor sau condensatoarelor. Prin urmare, în ingineria energetică, rezonanța în serie ar trebui evitată pe cât posibil și este deosebit de important să se utilizezedispozitive de testare a rezonanței în seriepentru a detecta sistemele de alimentare.
În timpul rezonanței, curentul de rezonanță al circuitului serie este infinit; Tensiunea de rezonanță a unui circuit paralel este infinită (valoare teoretică). Într-un circuit în serie de rezistențe și inductori, fenomenul de alimentare, tensiune și curent în fază se numește rezonanță serie. Caracteristicile sale sunt: circuitul este pur rezistiv, sursa de alimentare, tensiunea și curentul sunt în fază, reactanța X este egală cu 0 și impedanța Z este egală cu rezistența R. În acest moment, impedanța circuitului este cea mai mică, curentul este cel mai mare și pot fi generate tensiuni înalte de multe ori mai mari decât tensiunea și capacitatea sursei de alimentare pe inductanță. Prin urmare, rezonanța în serie este cunoscută și sub denumirea de rezonanță de tensiune.
Tensiunea de rezonanță este suprapusă cu tensiunea inițială, iar rezonanța paralelă: În circuitele paralele de rezistențe, condensatoare și inductori, fenomenul tensiunii terminale a circuitului și curentului total fiind în fază se numește rezonanță paralelă. Caracteristicile sale sunt că rezonanța paralelă este o compensare completă, iar sursa de alimentare nu trebuie să furnizeze putere reactivă, ci doar puterea activă cerută de rezistor. În timpul rezonanței, curentul total al circuitului este minimizat, iar curentul de ramificare este adesea mai mare decât curentul total din circuit. Prin urmare, rezonanța paralelă este numită și rezonanță curentă.
Într-un circuit în care rezistențele, condensatoarele și inductoarele sunt conectate în serie, rolul reactanței inductive Xl și Xc este direct scăzut. Dacă sunt îndeplinite anumite condiții, astfel încât Xl=Xc, reactanța circuitului este egală cu zero, fazele de curent și tensiune din circuit sunt aceleași și nu există nicio putere reactivă schimbată între rezistor, inductor sau condensator. Această stare a circuitului se numeșterezonanța seriei.
Condiția de rezonanță a circuitului este Xc=Xl, adică ω L=1/ω C, din care starea de rezonanță inerentă a circuitului poate fi obținută ca f0=1/(2 π√ LC). Condiție de impedanță: După rezonanță, părțile imaginare sunt egale în semn și opuse în semn. Impedanța în serie este egală cu 0, iar impedanța paralelă este egală cu infinit. La rezonanță, curentul de rezonanță al circuitului serie este infinit; Tensiunea de rezonanță a unui circuit paralel este infinită (valoare teoretică). Sau cu alte cuvinte:
(1) Într-un circuit în serie, partea imaginară a impedanței totale de intrare este egală cu zero (rezonanța se referă la tensiunea de ieșire și curentul în fază)
(2) În circuitele paralele, partea imaginară a admitantei totale de intrare este zero
Într-un circuit de curent alternativ cu componente de rezistență R, inductor L și condensator C, tensiunea la ambele capete ale circuitului este în general diferită în fază de curentul din acesta. Dacă ajustăm parametrii sau frecvența de putere a componentelor circuitului (L sau C), putem face ca fazele acestora să fie la fel, iar întregul circuit pare pur rezistiv. Când un circuit ajunge în această stare, se numește rezonanță.
Într-un circuit în serie compus din rezistențe, inductori și condensatori, rezonanța în serie are loc atunci când reactanța capacității XC=reactanta inductanței XL este egală, iar faza tensiunii U și a curentului I din circuit sunt aceleași. Când are loc o rezonanță în serie într-un circuit, impedanța circuitului Z=√ R2+XC{-XL{2=R, impedanța totală din circuit este cea mai mică, iar curentul va atinge valoarea maximă.
Într-un circuit AC sinusoidal cu componente R, L și C, tensiunea și curentul la ambele capete ale circuitului sunt, în general, faze diferite. Un circuit în această stare se numește rezonanță În funcție de diferitele forme de conectare ale circuitelor, fenomenele de rezonanță pot fi împărțite înrezonanța serieiși rezonanță paralelă Într-un circuit în serie de R, L și C, când XL=XC în circuit, unghiul de impedanță ∧=0, adică tensiunea și curentul de alimentare sunt în fază, acest fenomen se numește rezonanță în serie. rezultând un circuit rezistiv.
Când tensiunea U rămâne constantă, curentul I din circuit atinge valoarea maximă Deoarece XL=XC în timpul rezonanței, UL=UC și UL și Uc au faze opuse, se anulează reciproc atunci când sunt adunate, astfel încât tensiunea de pe rezistor este egală cu tensiunea de alimentare Când un circuit în serie rezonează, acesta are anumite caracteristici. Înțelegerea fenomenului de rezonanță poate utiliza aceste caracteristici și poate preveni daunele cauzate de anumite caracteristici. Dispozitivul de filtrare a armonicilor LC utilizează caracteristicile rezonanței în serie pentru a filtra separat armonicile principale În dispozitivele obișnuite de compensare a puterii reactive,rezonanța serieiar trebui evitată, deoarece atunci când are loc rezonanța în serie, tensiunea de pe elementul condensator va crește, ceea ce poate duce la defectarea stratului de izolație al condensatorului. frecvența de rezonanță a circuitului și r este rezistența de consum a inductanței L.
