Prezentarea produsului

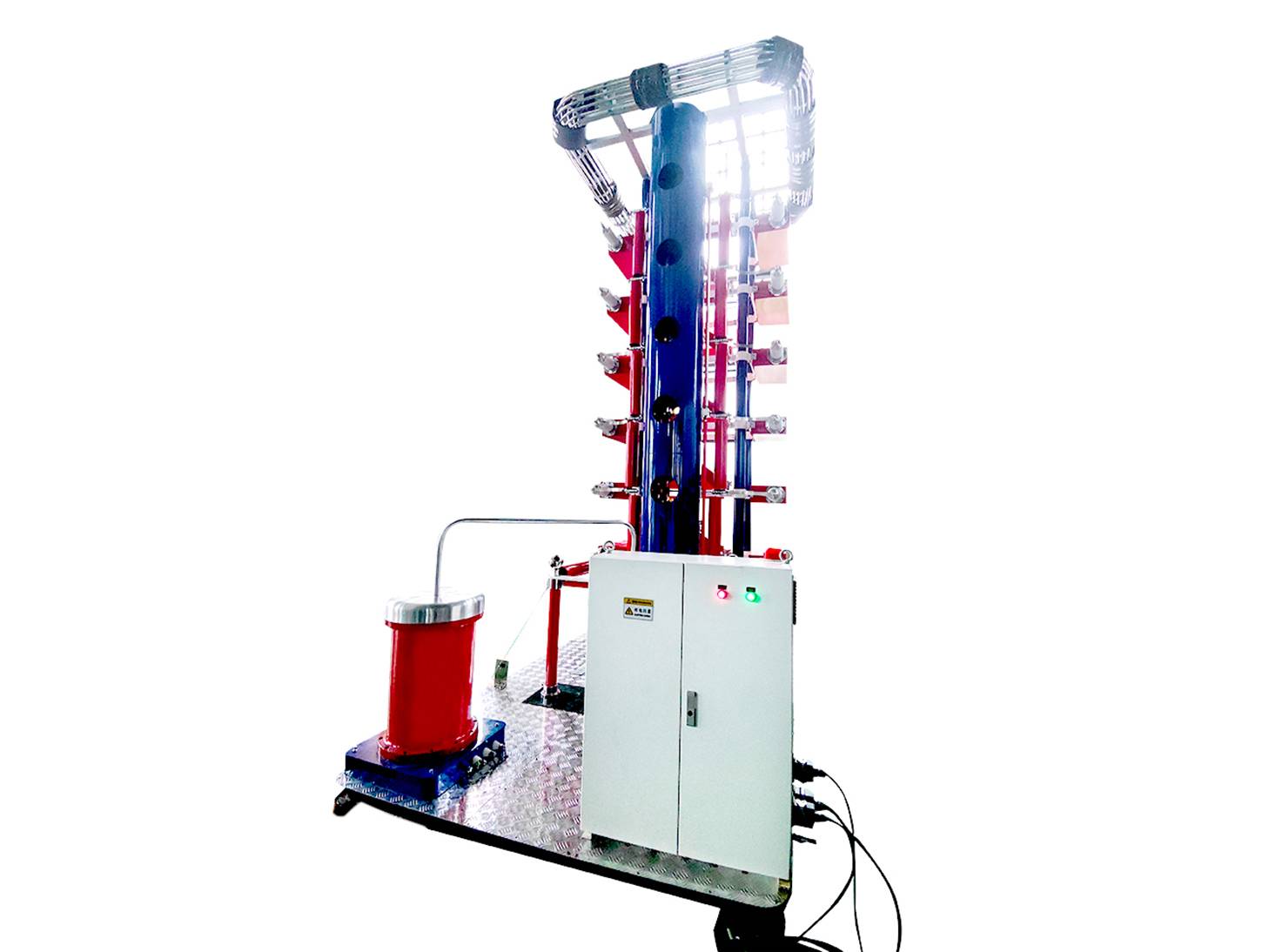

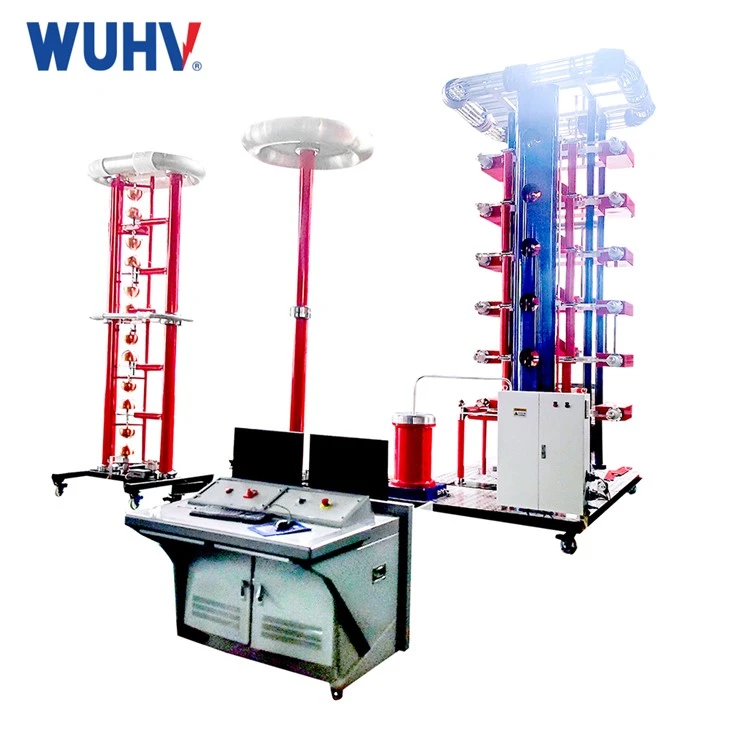

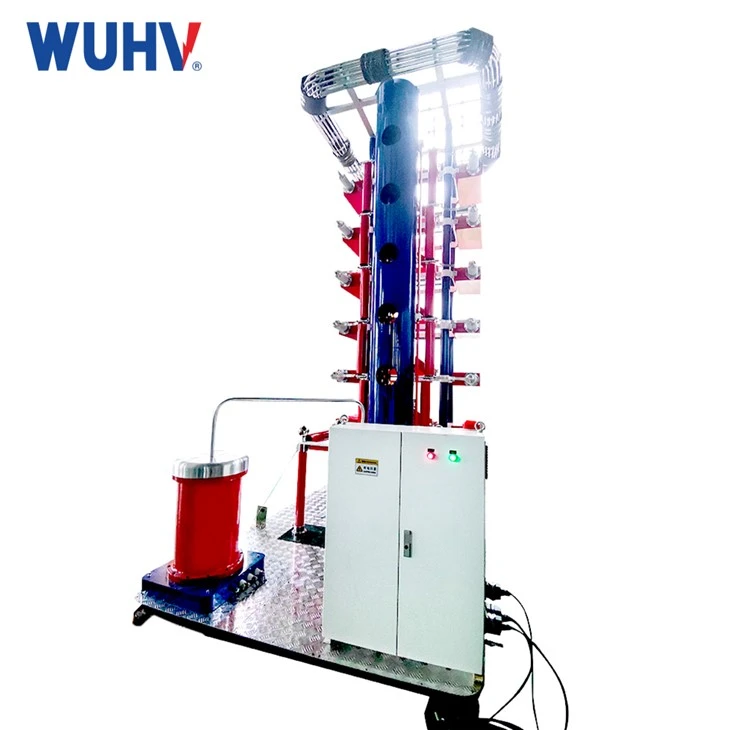

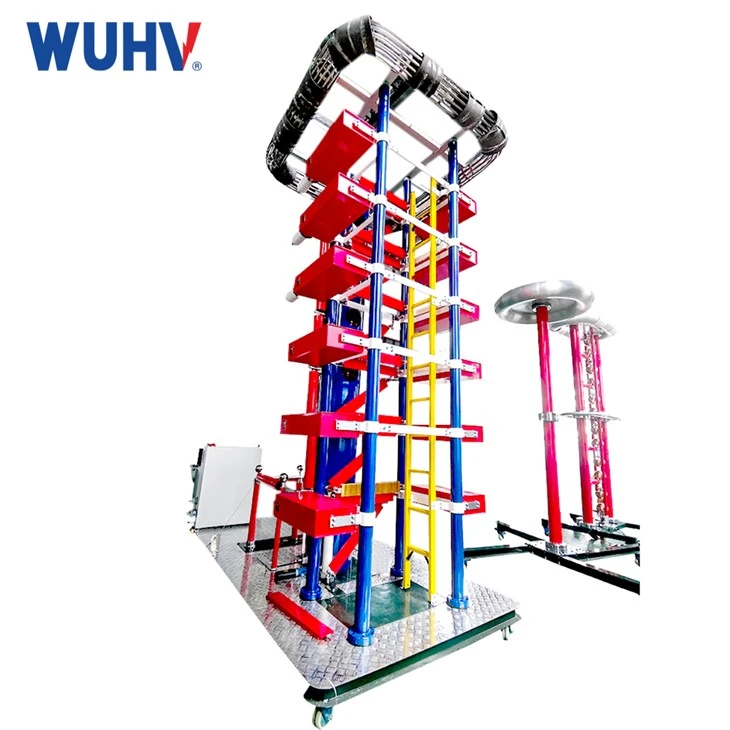

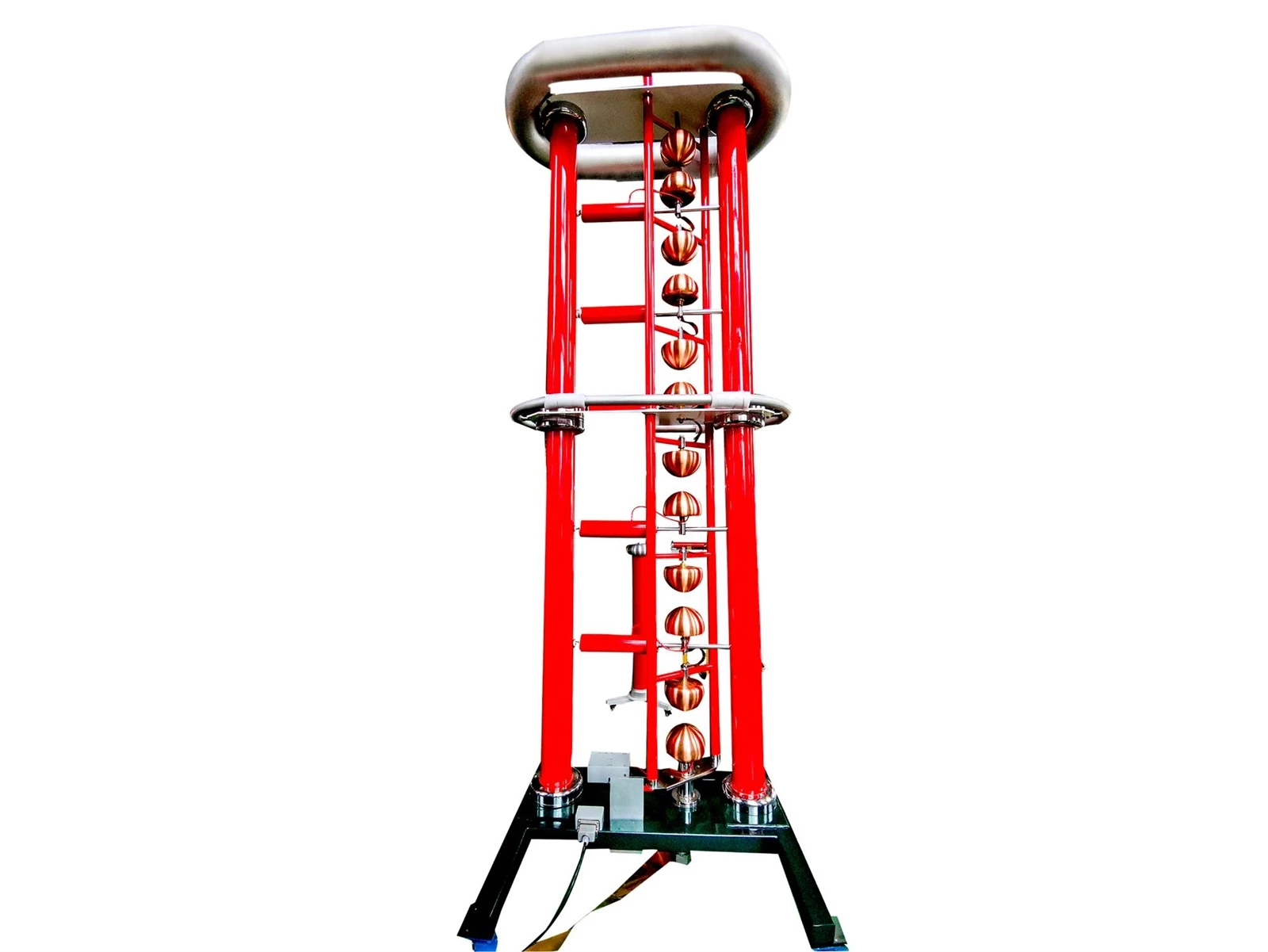

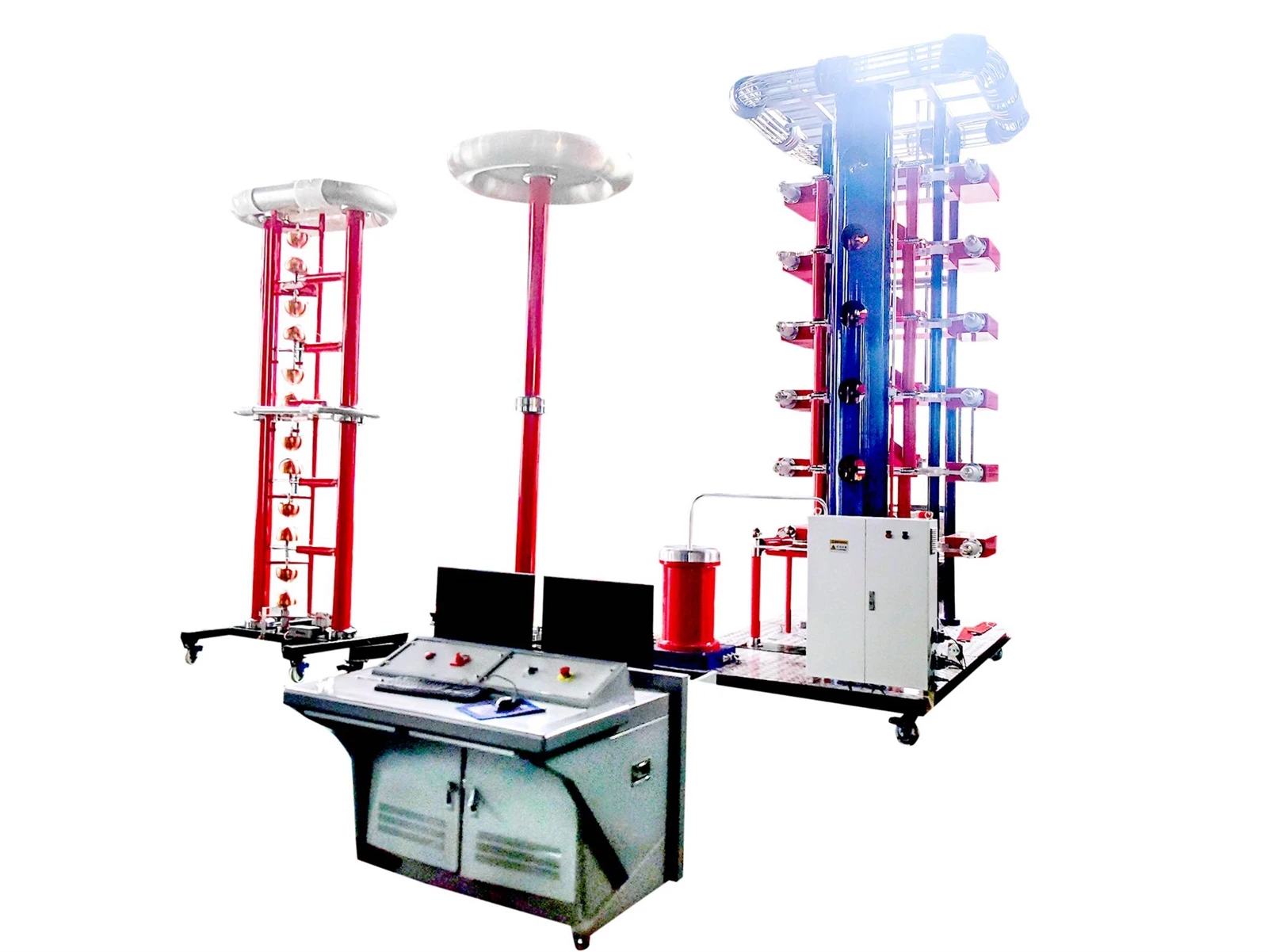

Un set de testare a tensiunii de impuls fulger este un dispozitiv de alimentare care imită supratensiunea fulgerului și de funcționare și alte tensiuni de impuls. Este utilizat în principal la tensiunea de rezistență la impuls de izolație și defalcarea, descărcarea și alte teste pentru a testa performanța de izolație a echipamentelor de putere. Prin simularea diferitelor forme de undă, cum ar fi unda completă a tensiunii de impuls de fulger, unda de tăiere a tensiunii de impuls de fulger și unda de tensiune de impuls operațională, generatorul de impuls de fulger poate evalua cu precizie răspunsul echipamentelor de putere în condiții de tensiune extremă.

Parametrii tehnici

Nivel de tensiune	Configurare	Obiect de testare
100kV/5kJ
200kV5kJ	Fără dispozitiv de trunchiere, osciloscop sau card de achiziție	întrerupătoare de nivel și izolatoare 6-10KV; Test de undă completă a tensiunii de impuls fulger, formă de undă 1,2/50us
200kV10kJ	Fără dispozitiv de trunchiere, osciloscop sau card de achiziție	întrerupătoare de nivel și izolatoare 6-10KV; Și testul de val complet al tensiunii de impuls de fulger pentru transformatoare și inductoare reciproce fără cerințe de testare de întrerupere, forma de undă 1.2/50us
200kV10kJ	Există un dispozitiv de trunchiere, osciloscop Tektronix 1102 sau card de achiziție	întrerupătoare de nivel și izolatoare 6-10KV; Și test de tensiune de impuls de fulger cu undă completă pentru transformatoare și inductori reciproci cu cerințe de formă de undă de 1,2/50us; Valul tăiat 2-6us
300kV7.5kJ	Fără dispozitiv de trunchiere, osciloscop sau card de achiziție	întrerupătoare de nivel și izolatoare 10-35KV; Test de undă completă a tensiunii de impuls fulger, formă de undă 1,2/50us
300kV15kJ	Fără dispozitiv de trunchiere, osciloscop Tektronix 1102 sau card de achiziție	întrerupătoare de nivel și izolatoare 10-35KV; Și test de tensiune de impuls de fulger cu undă completă pentru transformatoare și inductori reciproci fără cerințe de testare a formei de undă, forma de undă 1.2/50us
300kV15kJ	Dispozitiv de întrerupere cu o singură treaptă de-300 kV, osciloscop sau card de achiziție	întrerupătoare de nivel și izolatoare 10-35KV; Și test de tensiune de impuls de fulger cu undă completă pentru transformatoare și inductori reciproci cu cerințe de formă de undă de 1,2/50us; Valul tăiat 2-6us
300kV30kJ	Dispozitiv de întrerupere într-o singură etapă de 300 kV, osciloscop Tektronix 2012 sau card de achiziție	întrerupătoare de nivel și izolatoare 10-35KV; Și test de tensiune de impuls de fulger cu undă completă pentru transformatoare și inductori reciproci cu cerințe de formă de undă de 1,2/50us; Valul tăiat 2-6us
400kV10kJ	Fără dispozitiv de trunchiere, osciloscop	întrerupătoare de nivel și izolatoare 10-35KV; Test de undă completă a tensiunii de impuls fulger, formă de undă 1,2/50us
400kV20kJ	Dispozitiv de întrerupere cu o singură treaptă de-400 kV, osciloscop	întrerupătoare de nivel și izolatoare 10-35KV; Și test de tensiune de impuls de fulger cu undă completă pentru transformatoare și inductori reciproci cu cerințe de formă de undă de 1,2/50us; Valul tăiat 2-6us
400kV20kJ	Fără dispozitiv de trunchiere, osciloscop sau card de achiziție	întrerupătoare de nivel și izolatoare 10-35KV; Și testul de val complet al tensiunii de impuls de fulger pentru transformatoare și inductori reciproce fără cerințe de testare de întrerupere, cu o formă de undă de 1,2/50us;
400kV30kJ	Dispozitiv de întrerupere cu o singură treaptă de-300 kV, osciloscop	întrerupătoare de nivel și izolatoare 10-35KV; Și test de tensiune de impuls de fulger cu undă completă pentru transformatoare și inductori reciproci cu cerințe de formă de undă de 1,2/50us; Valul tăiat 2-6us
400kV40kJ	Fără dispozitiv de trunchiere, osciloscop sau card de achiziție	întrerupătoare de nivel și izolatoare 10-35KV; Și test de tensiune de impuls de fulger cu undă completă pentru transformatoare și inductori reciproci cu cerințe de formă de undă de 1,2/50us; Valul tăiat 2-6us
600kV15kJ	Dispozitiv de înăbușire cu o singură treaptă de 600 kV-, card de achiziție	comutator de nivel 10-35KV; Și testul de undă completă a tensiunii de impuls fulger izolator cu cerințele de testare a valului abrupt, forma de undă 1.2/50us; Val abruptă
600kV30kJ	Dispozitiv de întrerupere cu o singură treaptă de-400 kV, osciloscop	întrerupătoare de nivel și izolatoare 10-66KV; Și test de tensiune de impuls de fulger cu undă completă pentru transformatoare și inductori reciproci cu cerințe de formă de undă de 1,2/50us; Valul tăiat 2-6us
500kV30kJ	Dispozitiv de trunchiere cu o singură etapă, osciloscop
800kV20kJ		întrerupătoare de nivel și izolatoare 10-110KV; Și test de tensiune de impuls de fulger cu undă completă pentru transformatoare și inductori reciproci fără cerințe de testare a formei de undă, forma de undă 1.2/50us
800kV40kJ	Fără dispozitiv de trunchiere, osciloscop	întrerupătoare de nivel și izolatoare 10-110KV; Și test de tensiune de impuls de fulger cu undă completă pentru transformatoare și inductori reciproci fără cerințe de testare a formei de undă, forma de undă 1.2/50us
800kV40kJ	Dispozitiv de întrerupere 800kV, osciloscop	întrerupătoare de nivel și izolatoare 10-110KV; Și test de tensiune de impuls de fulger cu undă completă pentru transformatoare și inductori reciproci cu cerințe de formă de undă de 1,2/50us; Valul tăiat 2-6us
800kV80kJ	Dispozitiv de întrerupere 800kV, osciloscop	întrerupătoare de nivel și izolatoare 10-110KV; Și test de tensiune de impuls de fulger cu undă completă pentru transformatoare și inductori reciproci cu cerințe de formă de undă de 1,2/50us; Valul tăiat 2-6us

Precauții

1. Asigurați-vă că echipamentul este bine împământat pentru a evita accidentele cu șocuri electrice cauzate de împământare defectuoasă.
2. Operatorii trebuie să posede cunoștințele și abilitățile de siguranță corespunzătoare, să fie familiarizați cu pașii de funcționare și măsurile de precauție ale echipamentului.
3. În timpul utilizării, este necesar să se păstreze o distanță de siguranță pentru a evita rănirea de către dispozitivul de descărcare al generatorului de impulsuri de fulger.
4. După utilizare, este necesar să opriți prompt generatorul de impuls de fulger și să efectuați lucrări de întreținere și întreținere a echipamentului.

Întreținerea echipamentelor

1. Pentru a asigura siguranța personală și a echipamentului, este necesară întreținerea regulată a generatorului. Pentru a evita acumularea de praf, generatorul trebuie șters în mod regulat, în special suprafețele platformei izolatoare, tijei izolatoare etc. trebuie păstrate curate.
2. În timpul funcționării și în gol, generatorul trebuie protejat de umiditate. Când umiditatea aerului înconjurător este prea mare pentru o perioadă lungă de timp, acesta trebuie ventilat și uscat.
3. După o perioadă de utilizare, uleiul de lubrifiere trebuie adăugat la fiecare parte a transmisiei mecanice.
4. Vopseaua semiconductoare de pe suprafața bucșei ceramice superioare de lângă flanșa mijlocie a transformatorului redresor de înaltă tensiune-ar trebui să fie bine protejată; Dacă există o coroană puternică din cauza uzurii sau a defecțiunii, vopsea anti coroană cu semiconductor ar trebui să fie pulverizată pentru a face corona practic să dispară.
5. Dacă există scurgeri de ulei sau zgomot anormal în componentele generatorului, acesta trebuie oprit din utilizare. Poate fi repus în funcțiune numai după reparație și trecerea testului.
6. Dacă sistemul de impulsuri de aprindere nu funcționează corect, verificați dacă există scurtcircuite sau circuite deschise în diferite părți ale sistemului de impulsuri de aprindere și rezolvați-le.
